SD11900系列1200V碳化硅半桥电源模块Solitron

发布时间：2023-12-29 08:44:17     浏览：1023

　　Solitron 开发了 SD11900 系列，这是一款 1200V、50A 电源模块平台，具有独特的稳健、简单且具有成本效益的模块格式，可最大限度地发挥 SiC 的优势。37mm x 25mm 的外形尺寸和重量仅为标准 62mm 模块的一小部分。SD11900 系列通过引脚配置实现简单的电源总线，最大限度地提高了功率密度，同时最大限度地降低了环路电感。

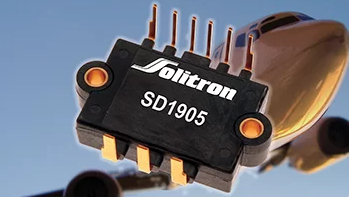

SD11900系列1200V碳化硅半桥电源模块Solitron

　　SD11902/3/4/5 是半桥配置，带有两个 1200V 32mΩ SiC MOSFET。SD11902和SD11904具有续流 1200V SiC 肖特基二极管，与模块内部的 MOSFET 并联。两种引脚配置提供了灵活的电源总线选项。额定连续漏极电流为 50A。

　　SD11900 系列专为要求苛刻的应用而设计，例如基于航空电子设备的机电执行器和电源转换器。工作温度为 -55°C 至 175°C，结构包括铜基板和氮化铝绝缘体，确保 TCE 匹配和高热传递。隔离式集成温度检测可实现高电平温度保护。

更多solitron相关产品信息可咨询立维创展。
