Rogers AD系列天线级高频板材：AD250C、AD255C、AD300D与AD350A选型

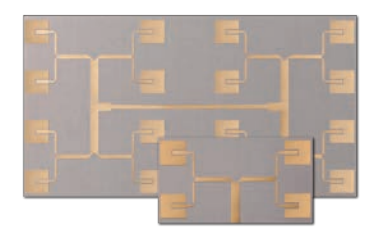

Rogers AD Series™是罗杰斯面向通信天线推出的玻璃纤维增强PTFE高频层压板系列，主要用于基站天线馈电网络、射频传输线路及车载通信天线。
对于天线PCB设计，除了低介质损耗，介电常数的一致性同样重要。不同Dk会影响微带线阻抗、天线结构尺寸及工作频率，因此选择AD250C、AD255C、AD300D或AD350A时，应先明确设计Dk和目标板厚。
一、AD系列主要型号及参数
| 产品型号 | 介电常数Dk | 损耗因子Df（10GHz） | 选型关注点 |
|---|---|---|---|
| AD250C™ 层压板 | 2.50 | 0.0013 | 低Dk、低插入损耗 |
| AD255C™ 层压板 | 2.55 | 0.0013 | 低损耗、天线阻抗设计 |
| AD300D™ 层压板 | 2.94（设计值） | 0.0021 | Dk约3.0、基站天线 |
| AD350A™ 层压板 | 3.50（设计值） | 0.0033 | 较高Dk、天线结构设计 |
| AD1000™ 层压板 | 高Dk，依板厚及版本 | 以规格书为准 | 高介电常数、小型化射频电路 |
注：AD250C、AD255C、AD300D与AD350A参数参照Rogers AD Series数据表。制造Dk与设计Dk的测试方法不同，不能混用于电磁仿真。AD1000应单独确认厚度对应的Dk规格。
二、AD250C与AD255C应该怎么选？
AD250C和AD255C的10GHz典型损耗因子均为0.0013，两者主要区别是介电常数。
AD250C：Dk 2.50，适用于需要较低介电常数的天线设计。
AD255C：Dk 2.55，适用于设计要求采用2.55介电常数的射频线路。
虽然两者Dk仅相差0.05，但对于阻抗匹配、馈电网络及天线谐振频率敏感的电路，不建议未经仿真直接替换。
三、低PIM天线PCB还需要注意什么？
AD系列具有较好的低无源互调性能。例如AD300D在30mil厚度下的典型PIM测试值约为−159dBc。
但材料PIM数据不代表成品天线性能。实际设计还需考虑铜箔类型、焊接质量、连接器及金属接触面的影响。
对于低PIM要求较高的项目，可进一步参考Rogers IM系列低PIM天线板材，重点比较铜箔配置及原厂测试条件。
四、AD系列板材价格及采购确认
采购Rogers AD系列时，建议工程师和采购人员明确以下信息：
具体型号：AD250C、AD255C、AD300D、AD350A或AD1000
板材规格：介质厚度、铜箔厚度、板幅尺寸
性能要求：设计Dk、工作频率及是否有低PIM要求
采购数量：所需张数、交期及是否需要原厂规格书
对于AD300D及AD1000，尤其需要确认具体材料版本，避免仅凭系列名称或标称Dk采购错误规格。
立维创展提供Rogers AD系列高频板材选型与采购咨询，可协助核对材料规格、价格及实际供货周期。
