SDS PRV系列6W隔离比例高压DC-DC电源

SDS High Voltage PRV系列6W隔离比例高压DC-DC电源

SDS High Voltage PRV系列是一款PCB水平安装的隔离型比例高压DC-DC电源，支持2.5～15Vdc宽范围输入，可提供1kV、2kV或4kV高压输出，额定输出功率为6W。

PRV系列的输出电压随输入电压成比例变化。通过调节输入电压，可以控制高压输出幅值。产品提供单路和中心抽头双路两种输出配置，并可通过外部接线获得正高压、负高压或正负双极性输出。

该系列具备数字ON/OFF控制、过输入电压保护、过温保护和逻辑报警输出，适用于需要隔离、极性配置和较高输出功率的高压驱动、偏置及实验设备。

产品特点

主要技术参数

PRV系列型号

型号	输出配置	总输出电压	输出形式	功率
PRV15-S1-60	单路	1kV	1 × 1kV	6W
PRV15-D1-60	双路	1kV	2 × 0.5kV	6W
PRV15-S2-60	单路	2kV	1 × 2kV	6W
PRV15-D2-60	双路	2kV	2 × 1kV	6W
PRV15-S4-60	单路	4kV	1 × 4kV	6W
PRV15-D4-60	双路	4kV	2 × 2kV	6W

其他输出电压或电源配置可以向SDS High Voltage咨询定制。

型号命名说明

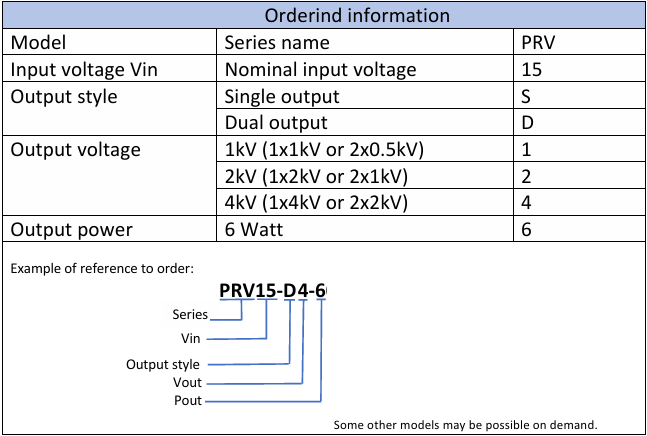

SDS PRV系列型号命名说明

输出电压与输出电流

PRV系列提供三个输出电压等级：

电压等级	单路输出	双路输出	额定输出电流	输出功率
1kV系列	1 × 1kV	2 × 0.5kV	6mA	6W
2kV系列	1 × 2kV	2 × 1kV	3mA	6W
4kV系列	1 × 4kV	2 × 2kV	1.5mA	6W

对于双路型号，输出端设有中心抽头，可以根据接线方式获得对称正负高压。

比例高压输出方式

PRV系列属于比例型电源，高压输出随输入电压变化。输入电压从约2.5V提高至15V时，输出电压相应增加至所选型号的额定高压。

各系列在15V输入时的近似转换比例为：

实际输出会受到输入电压、负载、温度及产品容差影响。PRV并非精密闭环稳压电源，其空载输出可能比满载输出高约40%，设计时需要评估实际负载变化。

单路与双路输出

单路输出型号

单路版本提供完整额定输出电压，通过选择高压输出端和回路端的连接方式，可以获得正高压或负高压。

例如：

双路输出型号

双路版本具有中心抽头，可提供两路对称输出：

双路输出适合差分偏置、双极性驱动以及需要对称正负高压的应用。

典型应用

PRV系列适用于：

PRV系列6W隔离比例高压DC-DC电源｜1-4kV
