SDS High Voltage µPRV系列隔离比例高压DC-DC电源
SDS High Voltage µPRV系列是一款超小型、表面贴装式隔离比例高压DC-DC电源。产品采用约12 × 12 × 12mm立方体封装，体积约0.1立方英寸，额定输出功率为1.25W。
µPRV系列属于比例型高压转换器，输出电压随输入电压成比例变化。系列提供100V、200V和250V三种最大输出电压，适合不需要复杂控制接口、但对小型化、输入输出隔离和宽温性能有要求的高压供电设备。
该系列可在-40℃～+85℃环境温度下工作，无需散热器和功率降额，适合工业、航空电子、传感器及便携式高压设备。
产品特点
12 × 12 × 12mm超小型SMD封装，重量约3.5g
输入输出隔离耐压1000V，转换效率最高约82%
-40℃～+85℃宽温运行，85℃时仍可输出1.25W
主要技术参数
| 参数 | µPRV系列规格 |
|---|---|
| 产品类型 | 隔离比例型高压DC-DC电源 |
| 额定输出功率 | 1.25W |
| 输入电压 | 0.7～24Vdc或0.7～28Vdc |
| 输出电压 | 100V、200V或250Vdc |
| 输出极性 | 正电压输出 |
| 满载输出容差 | ±5% |
| 典型效率 | 77%～82% |
| 典型开关频率 | 450～500kHz |
| 输入输出隔离 | 1000V，海平面条件 |
| 绝缘电阻 | 1000V下大于100MΩ |
| 空载至满载电压变化 | 典型值约20% |
| 温度系数 | 100ppm/℃ |
| 工作温度 | -40℃～+85℃ |
| 存储温度 | -55℃～+125℃ |
| 外形尺寸 | 12 × 12 × 12mm |
| 重量 | 约3.5g |
| 安装方式 | PCB表面贴装 |
| 灌封材料 | UL级环氧树脂 |
| 空载运行 | 支持 |

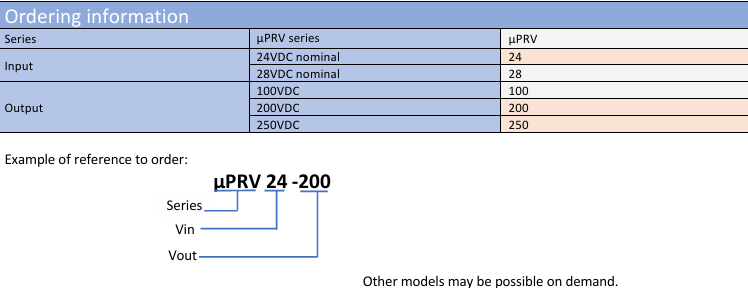

µPRV系列型号
µPRV系列提供三个标准型号：
| 型号 | 输入电压 | 最大输出电压 | 额定输出电流 | 典型效率 | 输出纹波 |
|---|---|---|---|---|---|
| µPRV28-100 | 0.7～28Vdc | 100Vdc | 12.5mA | 77% | 200mVp-p |
| µPRV24-200 | 0.7～24Vdc | 200Vdc | 6.25mA | 82% | 150mVp-p |
| µPRV24-250 | 0.7～24Vdc | 250Vdc | 5mA | 79% | 120mVp-p |
比例输出工作方式
µPRV系列没有独立的高压控制引脚，其高压输出直接随输入电压变化。
以三个标准型号为例，其近似转换比例为：
| 型号 | 额定转换关系 | 近似比例 |
|---|---|---|
| µPRV28-100 | 28V输入对应100V输出 | 3.57:1 |
| µPRV24-200 | 24V输入对应200V输出 | 8.33:1 |
| µPRV24-250 | 24V输入对应250V输出 | 10.42:1 |
典型应用
µPRV系列适用于：
APD及光电传感器偏置供电
工业传感器和检测设备
便携式高压仪器
电池供电测量设备
高压驱动和偏置电路
输入输出需要隔离的控制系统
宽温工业及航空电子设备
