SDS High Voltage WRM系列1W宽输入高压DC-DC电源
SDS High Voltage WRM系列是一款PCB立式安装的超紧凑稳压高压DC-DC电源，采用高频、逐脉冲调节的电流模式PWM设计，可以在较宽的输入电压范围内保持稳定的高压输出。
WRM系列提供3.6–10V、6–15V及13.5–26V三种宽输入范围，以及2kV、2.5kV和3kV三档高压输出，额定功率为1W。产品支持固定正极性或固定负极性输出，并通过0–2.5V外部控制电压调节高压输出。
凭借宽输入和稳压设计，WRM系列特别适合电池、太阳能电池板、便携设备以及输入电压波动较大的供电系统，可减少前级稳压电路的使用。
WRM系列主要特点
宽输入电压设计，适用于电池、太阳能及非稳压直流电源
输出最高3kV，纹波低至0.002%，温度系数低于50ppm/℃
支持电压及电流监测，并具备软启动、电弧、短路和输入反接保护
主要技术参数
| 参数 | WRM系列规格 |
|---|---|
| 产品类型 | 稳压型高压DC-DC电源 |
| 安装方式 | PCB立式安装 |
| 输入范围一 | 3.6–10Vdc，型号代码5 |
| 输入范围二 | 6–15Vdc，型号代码12 |
| 输入范围三 | 13.5–26Vdc，型号代码24 |
| 输出电压 | 0–2kV、0–2.5kV或0–3kV |
| 输出功率 | 1W |
| 2kV型号最大输出电流 | 500μA |
| 2.5kV型号最大输出电流 | 400μA |
| 3kV型号最大输出电流 | 约330μA |
| 输出极性 | 固定正极性或固定负极性 |
| 高压调节 | 0–2.5V外部控制电压 |
| 额定输出精度 | ±0.2% |
| 负载调整率 | ±0.01% |
| 线性调整率 | ±0.01% |
| 残余纹波 | 0.002% |
| 温度系数 | ＜50ppm/℃ |
| 监测功能 | 高压输出监测、输出电流监测 |
| 工作温度 | -40℃～+80℃ |
| 存储温度 | -40℃～+80℃ |
| 外形尺寸 | 47 × 28 × 12.5mm |
| 重量 | 约35g |
| 高压输出方式 | PCB针脚或500mm高压引线 |
| 灌封材料 | UL94-V0级硅树脂 |
| 防护功能 | 电弧、短路、输入反接及软启动保护 |
宽输入电压设计
WRM系列提供三种输入范围，用户可以根据设备的实际供电条件选择：
| 型号代码 | 推荐输入范围 | 绝对最大输入电压 | 适用供电方式 |
|---|---|---|---|
| WRM5 | 3.6–10Vdc | 15Vdc | 锂电池、5V电源、便携设备 |
| WRM12 | 6–15Vdc | 28Vdc | 12V电池、工业直流电源 |
| WRM24 | 13.5–26Vdc | 28Vdc | 24V系统、太阳能及工业设备 |

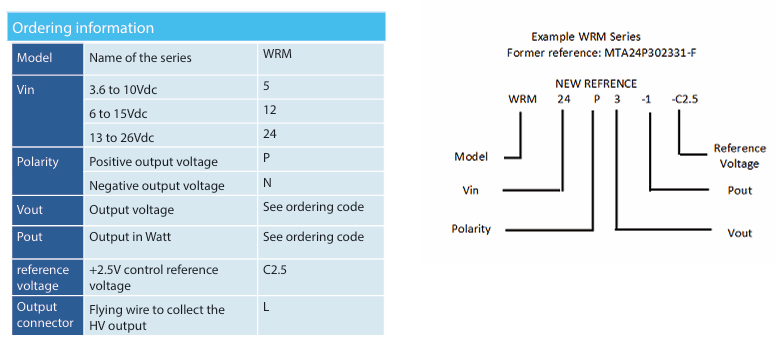

WRM系列型号说明
WRM系列36个标准型号
3.6–10Vdc输入型号
| 输出 | 标准针脚型号 | 高压引线型号 |
|---|---|---|
| +2kV | WRM5P2-1-C2.5 | WRM5P2-1-C2.5-L |
| -2kV | WRM5N2-1-C2.5 | WRM5N2-1-C2.5-L |
| +2.5kV | WRM5P2.5-1-C2.5 | WRM5P2.5-1-C2.5-L |
| -2.5kV | WRM5N2.5-1-C2.5 | WRM5N2.5-1-C2.5-L |
| +3kV | WRM5P3-1-C2.5 | WRM5P3-1-C2.5-L |
| -3kV | WRM5N3-1-C2.5 | WRM5N3-1-C2.5-L |
6–15Vdc输入型号
| 输出 | 标准针脚型号 | 高压引线型号 |
|---|---|---|
| +2kV | WRM12P2-1-C2.5 | WRM12P2-1-C2.5-L |
| -2kV | WRM12N2-1-C2.5 | WRM12N2-1-C2.5-L |
| +2.5kV | WRM12P2.5-1-C2.5 | WRM12P2.5-1-C2.5-L |
| -2.5kV | WRM12N2.5-1-C2.5 | WRM12N2.5-1-C2.5-L |
| +3kV | WRM12P3-1-C2.5 | WRM12P3-1-C2.5-L |
| -3kV | WRM12N3-1-C2.5 | WRM12N3-1-C2.5-L |
13.5–26Vdc输入型号
| 输出 | 标准针脚型号 | 高压引线型号 |
|---|---|---|
| +2kV | WRM24P2-1-C2.5 | WRM24P2-1-C2.5-L |
| -2kV | WRM24N2-1-C2.5 | WRM24N2-1-C2.5-L |
| +2.5kV | WRM24P2.5-1-C2.5 | WRM24P2.5-1-C2.5-L |
| -2.5kV | WRM24N2.5-1-C2.5 | WRM24N2.5-1-C2.5-L |
| +3kV | WRM24P3-1-C2.5 | WRM24P3-1-C2.5-L |
| -3kV | WRM24N3-1-C2.5 | WRM24N3-1-C2.5-L |
典型应用
WRM系列适合以下应用场景：
电池供电的高压检测设备
太阳能供电仪器
光电倍增管PMT偏置电源
雪崩光电二极管APD偏置电源
辐射及粒子探测设备
便携式分析仪器
工业高压传感器
输入电压波动较大的高压设备
