SDS High Voltage APD Gen3系列低噪声高压DC-DC电源
SDS High Voltage APD Gen3系列是一款专门面向雪崩光电二极管APD及精密光电探测设备设计的超紧凑稳压高压DC-DC电源。
该系列提供5V和12V两种输入版本，输出电压覆盖0～200V、0～300V、0～400V和0～500V，额定功率为100mW。所有输出电压均可通过0～2.5V模拟控制信号连续调节，并提供固定正极性或固定负极性型号。
与前代产品相比，APD Gen3优化了开关噪声表现，满载输出纹波低至7mVp-p，可为APD、SiPM及其他对噪声和稳定性要求较高的探测器提供偏置电压。
主要技术参数
| 参数 | APD Gen3系列规格 |
|---|---|
| 产品类型 | 稳压型高压DC-DC电源 |
| 额定输出功率 | 100mW |
| APD5输入范围 | 4.5～5.5Vdc |
| APD12输入范围 | 11.5～15.5Vdc |
| 最大输入电压 | 24Vdc |
| 输出电压 | 0～200V、0～300V、0～400V或0～500V |
| 输出极性 | 固定正极性或固定负极性 |
| 输出调节范围 | 额定输出电压的0～100% |
| 输出设置精度 | ±1% |
| 控制电压 | 0～2.5V模拟电压 |
| 控制端输入阻抗 | 1MΩ |
| 满载输出纹波 | 7mVp-p |
| 开关频率 | 30～50kHz，随输入电压变化 |
| 负载调整率 | ±0.01% |
| 线性调整率 | ±0.01% |
| 电压监测输出 | 0～2.5V，精度±1% |
| 温度系数 | 50ppm/℃ |
| 工作温度 | -40℃～+85℃ |
| 存储温度 | -55℃～+125℃ |
| 外形尺寸 | 25.5 × 20 × 11mm |
| 重量 | 约13g |
| 安装方式 | PCB水平安装 |
| 高压输出方式 | PCB针脚或50cm RG178B/U同轴电缆 |
| 灌封材料 | UL级环氧树脂 |
输出电压与输出电流
APD Gen3系列额定功率统一为100mW，不同输出电压型号对应的最大输出电流如下：
| 输出电压 | 最大输出电流 | 输出功率 |
|---|---|---|
| 0～200Vdc | 500µA | 100mW |
| 0～300Vdc | 约330µA | 100mW |
| 0～400Vdc | 250µA | 100mW |
| 0～500Vdc | 200µA | 100mW |

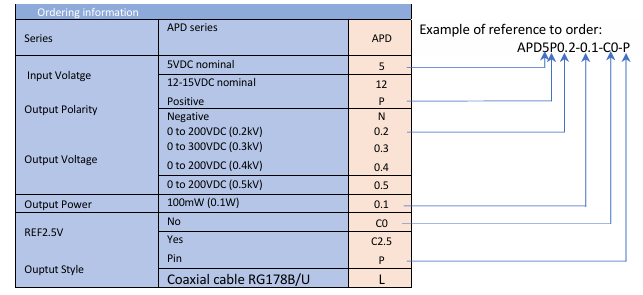

订购信息：
APD Gen3型号范围
每种输入电压和输出电压组合均提供正负极性、C0/C2.5参考配置以及针脚/同轴电缆输出选择。
| 输入 | 输出范围 | 输出电流 | 型号组合 |
|---|---|---|---|
| 5V | 0～200V | 500µA | APD5P/N0.2-0.1-C0/C2.5-P/L |
| 5V | 0～300V | 330µA | APD5P/N0.3-0.1-C0/C2.5-P/L |
| 5V | 0～400V | 250µA | APD5P/N0.4-0.1-C0/C2.5-P/L |
| 5V | 0～500V | 200µA | APD5P/N0.5-0.1-C0/C2.5-P/L |
| 12V | 0～200V | 500µA | APD12P/N0.2-0.1-C0/C2.5-P/L |
| 12V | 0～300V | 330µA | APD12P/N0.3-0.1-C0/C2.5-P/L |
| 12V | 0～400V | 250µA | APD12P/N0.4-0.1-C0/C2.5-P/L |
| 12V | 0～500V | 200µA | APD12P/N0.5-0.1-C0/C2.5-P/L |
更多系列区别可参考：SDS High Voltage高压DC-DC电源选型指南
