SDS High Voltage Micro APD系列超微型高压DC-DC电源
SDS High Voltage Micro APD系列，也称µAPD系列，是专门为雪崩光电二极管APD等光电探测器设计的超微型稳压高压DC-DC电源。
该系列采用5V直流输入，可提供0～+100V、0～-100V或0～+125V可调高压输出，额定功率为100mW。产品外形尺寸仅为11 × 11 × 11mm，采用PCB通孔安装，适合空间受限的便携式光电探测、激光测距及精密测量设备。
Micro APD系列具有低纹波、低温度系数和良好的线性及负载调整性能。金属外壳能够降低外部噪声干扰，内部灌封结构则有助于提高高压绝缘性能和环境适应能力。
产品特点
11 × 11 × 11mm超微型封装，适合高密度PCB设计
低纹波、低噪声，温度系数低于15ppm/℃
支持0～2.5V外部调节，并具备限流、短路和软启动保护
主要技术参数
| 参数 | Micro APD系列规格 |
|---|---|
| 产品类型 | 稳压型高压DC-DC电源 |
| 输入电压 | 5Vdc ±0.5V |
| 输出电压 | 0～+100V、0～-100V或0～+125V |
| 输出功率 | 100mW |
| 最大输出电流 | 100V型号为1mA；125V型号约800µA |
| 输出极性 | 正极性或负极性，具体取决于型号 |
| 输出调节 | 0～2.5V外部控制电压 |
| 满量程控制精度 | ±0.1% |
| 负载调整率 | ±0.01% |
| 线性调整率 | ±0.01% |
| 100V型号纹波 | ＜25mVp-p |
| 125V型号纹波 | ＜50mVp-p |
| 温度系数 | ＜15ppm/℃ |
| 工作温度 | -10℃～+50℃ |
| 存储温度 | -10℃～+70℃ |
| 外形尺寸 | 11 × 11 × 11mm |
| 安装方式 | PCB通孔安装 |
| 引脚数量 | 4个 |
| 外壳结构 | 金属屏蔽外壳，环氧树脂灌封 |
| 保护功能 | 输出限流、短路保护及无过冲软启动 |

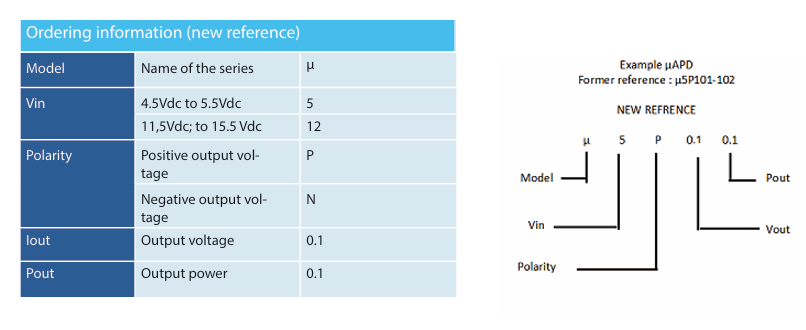

订购信息：
Micro APD系列型号
| 当前型号 | 输入电压 | 输出电压 | 输出极性 | 输出功率 |
|---|---|---|---|---|
| µ5P0.1-0.1 | 5Vdc | 0～+100Vdc | 正极性 | 100mW |
| µ5N0.1-0.1 | 5Vdc | 0～-100Vdc | 负极性 | 100mW |
| µ5P0.12-0.1 | 5Vdc | 0～+125Vdc | 正极性 | 100mW |
典型应用
Micro APD系列适用于：
雪崩光电二极管APD偏置供电
硅光电倍增管SiPM偏置供电
激光测距和激光雷达接收电路
光纤通信接收设备
微弱光信号检测
粒子及辐射探测设备
便携式光学测量仪器
