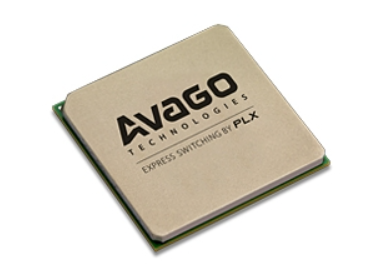

Broadcom PEX8725 PCIe 3.0交换芯片

Broadcom PEX8725 PCIe 3.0交换芯片｜24通道、DMA与多主机选型

Broadcom（原PLX Technology）PEX8725是一款24通道、10端口的PCI Express Gen3交换芯片，最高支持8 GT/s单通道传输速率，集成4通道DMA引擎、2个可配置NT（Non-Transparent）端口，并支持最多4个上游主机端口的多主机架构。

PEX8725采用19 × 19 mm、324-pin FCBGA封装，典型功耗5.4W，适用于服务器I/O扩展、数据采集、PCIe设备互连及需要DMA数据搬运的多主机系统。

原厂完整订购型号：PEX8725-CA80BC G。 Broadcom目前将该产品标记为Active，实际库存、价格及交货周期需要单独询价。

1. PEX8725主要技术参数

2. PEX8725的24条PCIe通道如何分配？

PEX8725支持灵活的PCIe端口宽度配置，包括x1、x2、x4、x8及x16。

Broadcom原厂Product Brief给出了以下单主机配置示例：

工程注意： 24 Lanes是芯片的总PCIe通道资源，实际拓扑需要为上行和下游链路共同分配通道。10 Ports是最大端口资源，不代表能够同时连接10个x4设备。

选型时应优先确定主机上行带宽，再计算下游设备数量及链路宽度，避免仅按端口数量判断是否满足要求。

3. PEX8725的4通道DMA适合什么场景？

PEX8725内置4通道DMA引擎，可在经过配置的PCIe地址空间之间执行数据搬运，减少部分需要CPU参与的数据复制操作。

该DMA引擎支持64位寻址、描述符预取及Stride模式，能够独立于普通透明交换功能进行配置。

对于高速数据采集卡、专用I/O设备及多设备数据传输系统，工程师可以评估使用DMA功能改善数据搬运效率。

需要注意： 集成DMA并不意味着系统无需开发驱动或固件。实际使用还需要配置DMA描述符、地址映射、访问权限及中断处理，并验证主机和端点设备的兼容性。

4. PEX8725的两个NT端口和四主机能力有什么区别？

PEX8725提供2个可配置NT端口，同时支持最多4个上游主机端口的多主机架构。

两项指标并不相同：

• NT端口： 用于不同PCIe地址域之间的非透明互连与资源隔离。

• 上游主机端口： 用于系统主机连接及故障切换架构。

原厂资料支持1+1或N+1主机故障切换配置，可用于部分高可用和冗余系统。

但自动故障切换并非仅靠芯片完成，还需要结合系统固件、驱动、主机状态检测以及设备重新分配机制进行设计。

5. PEX8725与PEX8724怎么选？

两款芯片均为24通道PCIe Gen3交换芯片，但端口资源及多主机能力不同。

如果项目需要更多下游设备接口，或者需要2个NT端口和多主机故障切换功能，可以优先评估PEX8725。

如果只需要较少端口及单主机扩展，可结合实际拓扑评估PEX8724。

两款器件封装尺寸相同，但不能因此认定为引脚兼容替代型号。

6. PEX8725价格、库存及采购咨询

采购PEX8725时，建议提供以下信息：

• 完整订购型号： PEX8725-CA80BC G

• 采购数量： 样品、试产或批量需求

• 库存要求： 是否需要现货

• 交期要求： 期望到货日期

• 其他要求： 原厂包装、生产批次及相关质量文件

深圳市立维创展科技有限公司提供Broadcom PEX8725型号咨询、技术资料及采购询价服务。

PEX8725当前原厂生命周期为Active，但在产不代表有即时库存。实际价格、最小订购量（MOQ）、库存数量及交期应以具体供应渠道报价为准。

需要采购PEX8725-CA80BC G？欢迎提交完整料号及需求数量，咨询最新价格、库存和交期。
