Broadcom PEX8732 PCIe 3.0交换芯片

Broadcom PEX8732 PCIe 3.0交换芯片｜32通道、8端口与多主机选型

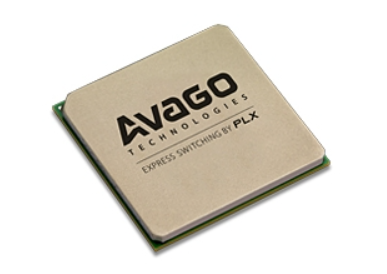

Broadcom（原PLX Technology）PEX8732是一款32通道、8端口PCI Express Gen3交换芯片，支持8 GT/s单通道速率，典型功耗5.8W，采用27 × 27 mm、676-ball FCBGA封装。

PEX8732支持多主机PCIe互连、NT（Non-Transparent）端口、Read Pacing带宽管理及Multicast功能，适用于服务器I/O扩展、存储设备、FPGA数据采集及高带宽PCIe设备互连。

原厂完整订购型号：PEX8732-CA80BC G。 Broadcom目前标记该型号为Active，价格、实际库存及交期需询价确认。

1. PEX8732主要技术参数

2. PEX8732的32条PCIe通道如何分配？

PEX8732提供32条PCIe通道和8个端口，可根据主机接口及下游设备需求配置链路宽度。

例如，在单主机系统中，可评估以下拓扑：

以上是原厂资料展示的示例配置，实际设计需要核对芯片端口配置规则。

选型时需要注意：

• 32 Lanes为芯片总通道资源，上行和下游链路共同占用。

• 8 Ports表示端口资源，不能理解为8个独立的x16接口。

• 主机上行链路宽度决定下游设备能够共享的总上行带宽。

对于GPU、FPGA或高速采集卡扩展，建议先计算各设备链路宽度及带宽需求，再判断PEX8732是否满足系统拓扑。

3. PEX8732适合哪些多主机系统？

PEX8732支持多主机PCIe交换架构，并提供可配置NT端口，可用于部分服务器冗余、存储控制器及高可用互连设计。

NT端口能够帮助不同主机地址域进行隔离或通信，适用于需要主机间资源协调的系统。

原厂资料还描述了1+1及N+1故障切换相关架构。

工程注意：

多主机功能不等于芯片本身能够独立完成自动故障切换。实际系统还需要结合主机管理、固件、驱动和设备重新分配机制进行设计。

不同原厂资料中的最大主机端口数量存在版本差异，建议以项目使用的芯片版本及相应Data Book为准。

4. PEX8732的Read Pacing有什么作用？

PEX8732支持Read Pacing（读取流量节流）及Multicast功能。

Read Pacing可以用于管理PCIe读取请求相关的流量，帮助系统控制部分设备对链路和缓冲资源的占用。

对于多个设备共享PCIe上行带宽的服务器或存储系统，这一功能具有一定的工程选型价值。

需要注意，Read Pacing不能凭空增加PCIe物理带宽。实际性能仍受到链路宽度、端点设备、缓冲配置及系统负载影响。

5. PEX8732与PEX8733有什么区别？

PEX8732和PEX8733均提供32条PCIe Gen3通道，但面向不同的设备扩展需求。

选型建议：

如果系统主要连接少量x8或x16高带宽设备，不需要交换芯片内置DMA，可优先评估PEX8732。

如果需要连接更多低链路宽度的设备，或者需要4通道DMA引擎与更多NT端口，可评估PEX8733。

两款芯片虽然封装尺寸相同，但不能直接认定为引脚兼容或软件配置兼容。

6. PEX8732价格、库存及采购咨询

采购Broadcom PEX8732时，建议提供：

• 原厂完整订购型号： PEX8732-CA80BC G

• 采购数量： 样品、试产或批量需求

• 库存要求： 是否需要现货

• 交期要求： 期望到货日期

• 质量要求： 原厂包装、生产批次及相关文件

深圳市立维创展科技有限公司提供Broadcom PEX8732型号咨询、产品资料及采购询价服务。

PEX8732有现货吗？价格是多少？

PEX8732目前仍为Active产品，但实际库存、单价、最小订购量（MOQ）及交期需要根据采购数量和供货渠道确认。

欢迎提交完整订购型号及采购需求，咨询价格与交货周期。
