LS310和LS350解决噪音难题Linear Systems

发布时间：2025-08-18 08:42:02 浏览：3385

　　在精密电子设计中，噪声是影响系统性能的关键因素之一。Linear Systems 公司推出的 LS310(NPN) 和 LS350(PNP) 低噪声匹配晶体管对，专为要求低噪声、高精度的应用而优化，适用于音频放大器、仪器测量、电流源等场景。

　　1.电气参数：

　　Vbe 匹配精度：0.2mV

　　电流增益 (hfe)：100–1000

　　增益带宽积 (GBW)：≥200MHz

　　输入噪声电压：700pV–7.5nV

　　输入噪声电流：1pA–10pA

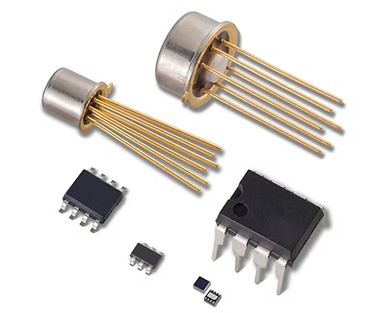

　　2.封装选项

　　LS310: PDIP-8, TO-71, TO-78, SOIC-8, SOT-23-6

　　LS350: DFN-8 (RoHS)

　　3.双极晶体管vs.JFET选择指南

　　选择双极晶体管的情况:

　　源电阻<10KΩ

　　工作电流<0.5mA

　　双极晶体管在低源电阻和低电流下噪声更低

　　4. 噪声设计检查清单

　　使用低噪声元件和尽可能小的电阻值

　　优化集电极偏置水平

　　注意电路布局(避免长引线)

　　电源线噪声滤波

　　电磁干扰防护

　　温度控制(噪声随温度升高而增加)

　　带宽控制(窄带设计噪声更低)

　　考虑源电阻、输入噪声电流和电压规格

　　5. 噪声与电阻关系

　　约翰逊噪声(热噪声)方程:

　　Vn = √(4kTRΔf)

　　其中k是玻尔兹曼常数，T是温度(K)，R是电阻值，Δf是带宽

　　设计建议: 在噪声增益信号路径中使用尽可能低的电阻值

　　6.超低噪声应用电路

　　超低噪声前置放大器

　　低噪声麦克风前置放大器

　　数字编程电流泵

　　级联电流源

　　电流匹配电路

　　乘法器

　　功率计

　　应变仪仪表放大器

　　热电偶放大器

　　各类模拟数学电路

立维创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
