Minco柔性电路成本/尺寸/弯曲半径/工艺问题解析

发布时间：2025-07-23 10:41:02 浏览：2569

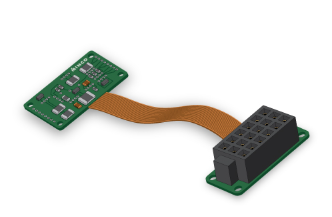

Minco柔性电路

　　1、柔性电路成本影响因素分析

　　柔性及刚柔结合电路的两大核心成本要素在于铜层数量和物理尺寸。为降低铜层数，可采用盲埋孔或微孔技术，并优化零件排布——面板利用率越高，成本效益越显著。值得注意的是，选择柔性产品的交钥匙组件方案虽会增加直接材料成本，但能显著降低内部装配成本(最高可节省30%)并提升产品可靠性。具体实施方案建议参考《Minco柔性电路设计指南》或联系技术顾问。

　　2、柔性电路标准生产规格尺寸

　　面板加工尺寸

　　标准制造面板规格为18"×24"(457×610mm)，有效工作区16.5"×22"(419×559mm)。针对特殊需求可提供定制化面板方案。若单件尺寸超过5"，建议进行DFM评估——细微的布局调整可能带来显著成本优化。

　　最大电路尺寸

　　支持定制化生产，单件最大长度可达5英尺(约1.5米)。复杂大型电路建议提前进行工艺可行性分析。

　　3、柔性电路可弯曲半径和次数

　　弯曲半径规范

　　单层电路：≥6×材料厚度(IPC标准)

　　多层电路：≤24×材料厚度(含静态支撑层) 实际应用中需综合考虑： ✓ 动态/静态弯曲类型

　　✓ 预期弯曲次数

　　✓ 环境应力因素

　　特别警示：多层电路建议采用受控弯曲成型工艺，避免锐角折痕导致的导体断裂。

　　弯曲寿命

　　动态应用必须使用单层结构。高频次弯曲场景建议：

　　采用≥10×厚度的弯曲半径

　　配套专用成型治具

　　避免手工弯折操作

　　4、焊接到柔性电路的工艺要点

　　柔性基材具有吸湿特性(常态下含水率0.2%-0.5%)，必须执行：

　　125℃预烘烤(2-4小时)

　　真空包装存储(≤30%RH)

　　未严格除湿可能导致：

　　焊接分层(爆板风险↑300%)

　　焊盘剥离强度下降40%

　　5、针对柔性电路的成本优化策略

　　实施价值工程可降低15%-25%成本：

　　层数最小化(例：2个双层电路替代1个四层方案)

　　面板利用率最大化(阵列化设计)

　　3D折叠结构应用

　　注：需平衡制造成本与装配成本的消长关系。

　　6、刚柔结合设计判定

　　采用刚柔结构的典型场景：

　　铜层≥6层

　　双面SMT组装需求

　　高可靠性通孔要求

　　典型失效模式

　　90%的现场故障源于弯曲区域，主要诱因包括：

　　动态弯曲半径不足

　　安装应力集中

　　环境腐蚀协同作用

　　解决方案框架：

　　✓ 提供完整的应用场景数据(温度/化学暴露/机械载荷)

　　✓ 实施FMEA分析

　　✓ 采用专利缓冲层技术(Minco Flex-Shield®)

Minco是一家专注于柔性电路设计和制造的公司，拥有40多年的经验，服务于医疗、航空航天和国防等领域。深圳市立维创展科技优势分销Minco产品，欢迎咨询了解。
