Lattice LC4256V-75TN176C复杂可编程逻辑器件(CPLD)
发布时间:2024-09-11 09:25:56 浏览:581
Lattice半导体公司推出的LC4256V-75TN176C是一款高性能的复杂可编程逻辑器件(CPLD),属于ispMACH 4000V/B家族,符合RoHS标准,确保环境友好。该产品设计精良,旨在满足现代工业控制和通信系统对性能和可靠性的高要求。
系统属性
该CPLD包含16个逻辑模块,提供4个全局时钟和2个I/O Bank。其程序存储类型为EEPROM,内置防振器,确保数据的安全性和稳定性。
软/硬件规格
LC4256V-75TN176C拥有256个论坛宏DB包含数,80个宏单元和576个寄存器。最大用户I/O数达到128,支持在线系统编程和可重编程性。其最大频率为168 MHz,最大时钟到输出延迟为4.5 ns,最大地传送延迟为7.5 ns,速度等级为75,且受时间抖动控制。
电气参数
该产品支持的最大工作电源电压为3.6 V,最小为3 V,额定工作电源电压为3.3 V。静态功耗电值为5 mA,最大工作重点电流为12.5 mA。
环境/机械特性
LC4256V-75TN176C的最低工作温度为0℃,最高工作温度为90℃,适应多种环境条件。
包装信息
该CPLD采用商业供应链,封装形式为托盘,商名为ispMACH 4000。安装方式为表面焊装,包装尺寸为宽度14 mm,高度2.4 mm,长度24 mm。引线数目为176,PCB散热采用QFP塑,封装验证为TQFP验证,引脚数为176,引线形状为扁平型。
LC4256V-75TN176C CPLD以其卓越的性能和可靠性,成为工业控制和通信系统等领域的理想选择。其灵活的编程能力和稳定的运行特性,确保了系统的高效运行和长期稳定性。
相关型号:
Device | Part Number | Macrocells | Voltage | tpD | Package | Pin/Ball Count | /O | Grade |
LC4256V | LC4256V-3FT256AC | 256 | 3.3 | 3 | ftBGA | 256 | 128 | C |
LC4256V-5FT256AC | 256 | 3.3 | 5 | ftBGA | 256 | 128 | C | |
LC4256V-75FT256AC | 256 | 3.3 | 7.5 | ftBGA | 256 | 128 | C | |
LC4256W-3FT256BC | 256 | 3.3 | 3 | ftBGA | 256 | 160 | C | |
LC4256V-5FT256BC | 256 | 3.3 | 5 | ftBGA | 256 | 160 | C | |
LC4256V-75FT256BC | 256 | 3.3 | 7.5 | ftBGA | 256 | 160 | C | |
LC4256V-3F256AC¹ | 256 | 3.3 | 3 | fpBGA | 256 | 128 | C | |
LC4256V-5F256AC | 256 | 3.3 | 5 | fpBGA | 256 | 128 | C | |
LC4256V-75F256AC | 256 | 3.3 | 7.5 | fpBGA | 256 | 128 | C | |
LC4256W-3F256BC | 256 | 3.3 | 3 | fpBGA | 256 | 160 | C | |
LC4256W-5F256BC | 256 | 3.3 | 5 | fpBGA | 256 | 160 | C | |
LC4256V-75F256BC¹ | 256 | 3.3 | 7.5 | fpBGA | 256 | 160 | C | |
LC4256V-3T176C | 256 | 3.3 | 3 | TQFP | 176 | 128 | C | |
LC4256V-5T176C | 256 | 3.3 | 5 | TQFP | 176 | 128 | C | |
LC4256V-75T176C | 256 | 3.3 | 7.5 | TQFP | 176 | 128 | C | |
LC4256W-3T144C | 256 | 3.3 | 3 | TQFP | 144 | 96 | C | |
LC4256V-5T144C | 256 | 3.3 | 5 | TQFP | 144 | 96 | C | |
LC4256V-75T144C | 256 | 3.3 | 7.5 | TQFP | 144 | 96 | C | |
LC4256V-3T100C | 256 | 3.3 | 3 | TQFP | 100 | 64 | C | |
LC4256V-5T100C | 256 | 3.3 | 5 | TQFP | 100 | 64 | C | |
LC4256V-75T100C | 256 | 3.3 | 7.5 | TQFP | 100 | 64 | C | |
LC4256V | LC4256V-5FT256AI | 256 | 3.3 | 5 | ftBGA | 256 | 128 | I |
LC4256V-75FT256Al | 256 | 3.3 | 7.5 | ftBGA | 256 | 128 | I | |
LC4256Y-10FT256Al | 256 | 3.3 | 10 | ftBGA | 256 | 128 | I | |
LC4256V-5FT256B | 256 | 3.3 | 5 | ftBGA | 256 | 160 | I | |
LC4256V-75FT256BI | 256 | 3.3 | 7.5 | ftBGA | 256 | 160 | I | |
LC4256V-10FT256BI | 256 | 3.3 | 10 | ftBGA | 256 | 160 | I | |
LC4256W-5F256Al | 256 | 3.3 | 5 | fpBGA | 256 | 128 | I | |
LC4256V-75F256AI | 256 | 3.3 | 7.5 | fpBGA | 256 | 128 | I | |
LC4256W-10F256AI | 256 | 3.3 | 10 | fpBGA | 256 | 128 | I | |
LC4256W-5F256BI | 256 | 3.3 | 5 | fpBGA | 256 | 160 | I | |
LC4256V-75F256BI¹ | 256 | 3.3 | 7.5 | fpBGA | 256 | 160 | I | |
LC4256V-10F256BI | 256 | 3.3 | 10 | fpBGA | 256 | 160 | I | |
LC4256V-5T176I | 256 | 3.3 | 5 | TQFP | 176 | 128 | I | |
LC4256V-75T176I | 256 | 3.3 | 7.5 | TQFP | 176 | 128 | I | |
LC4256Y-10T176I | 256 | 3.3 | 10 | TQFP | 176 | 128 | I | |
LC4256W-5T1441 | 256 | 3.3 | 5 | TQFP | 144 | 96 | I | |
LC4256Y-75T144I | 256 | 3.3 | 7.5 | TQFP | 144 | 96 | I | |
LC4256V-10T144I | 256 | 3.3 | 10 | TQFP | 144 | 96 | I | |
LC4256W-5T100I | 256 | 3.3 | 5 | TQFP | 100 | 64 | I | |
LC42568-75T100I | 256 | 3.3 | 7.5 | TQFP | 100 | 64 | I | |
LC4256V-10T100I | 256 | 3.3 | 10 | TQFP | 100 | 64 | I | |
LC4256V | LC4256W-75T176E | 256 | 3.3 | 7.5 | TQFP | 176 | 128 | E |
LC4256W-75T144E | 256 | 3.3 | 7.5 | TQFP | 144 | 96 | E | |
LC4256V-75T100E | 256 | 3.3 | 7.5 | TQFP | 100 | 64 | E | |
LC4256V | C4256V-3FTN256AC | 256 | 3.3 | 3 | Lead-free ftBGA | 256 | 128 | C |
LC4256V-5FTN256AC | 256 | 3.3 | 5 | Lead-free ftBGA | 256 | 128 | C | |
LC4256V-75FTN256AC | 256 | 3.3 | 7.5 | Lead-free ftBGA | 256 | 128 | C | |
LC4256V-3FTN256BC | 256 | 3.3 | 3 | Lead-free ftBGA | 256 | 160 | C | |
LC4256V-5FTN256BC | 256 | 3.3 | 5 | Lead-free ftBGA | 256 | 160 | C | |
LC4256V-75FTN256BC | 256 | 3.3 | 7.5 | Lead-free ftBGA | 256 | 160 | C | |
LC4256V-3FN256AC | 256 | 3.3 | 3 | Lead-free fpBGA | 256 | 128 | C | |
LC4256V-5FN256AC | 256 | 3.3 | 5 | Lead-free fpBGA | 256 | 128 | C | |
LC4256V-75FN256AC¹ | 256 | 3.3 | 7.5 | Lead-free fpBGA | 256 | 128 | C | |
LC4256V-3FN256BC | 256 | 3.3 | 3 | Lead-free fpBGA | 256 | 160 | C | |
LC4256V-5FN256BC¹ | 256 | 3.3 | 5 | Lead-free fpBGA | 256 | 160 | C | |
LC4256V-75FN256BC | 256 | 3.3 | 7.5 | Lead-free fpBGA | 256 | 160 | C | |
LC4256V-3TN176C | 256 | 3.3 | 3 | Lead-free TOFP | 176 | 128 | C | |
LC4256V-5TN176C | 256 | 3.3 | 5 | Lead-free TQFP | 176 | 128 | C | |
LC4256V-75TN176C | 256 | 3.3 | 7.5 | Lead-free TOFP | 176 | 128 | C | |
LC4256V-3TN144C | 256 | 3.3 | 3 | Lead-free TQFP | 144 | 96 | C | |
LC4256V-5TN144C | 256 | 3.3 | 5 | Lead-free TQFP | 144 | 96 | C | |
LC4256V-75TN144C | 256 | 3.3 | 7.5 | Lead-free TQFP | 144 | 96 | C | |
LC4256V-3TN100C | 256 | 3.3 | 3 | Lead-free TQFP | 100 | 64 | C | |
LC4256V-5TN100C | 256 | 3.3 | 5 | Lead-free TQFP | 100 | 64 | C | |
LC4256V-75TN100C | 256 | 3.3 | 7.5 | Lead-free TQFP | 100 | 64 | C |
推荐资讯

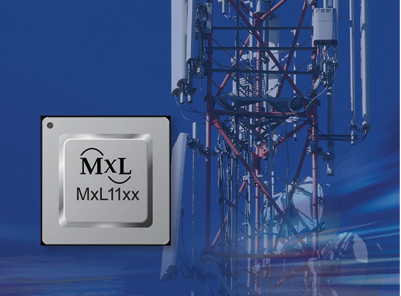

MaxLinear的MxL11xx系列微波收发器是一款全CMOS、单芯片宽带微波收发器,支持5GHz到44GHz的整个频率范围,MxL11xx系列广泛应用于5G回传、点对点微波回传链路和无线互联网服务提供商(ISP)场景,其高集成度和高级功能显著减少了外部物料清单(BOM)需求,是5G回传和其他宽带无线应用的理想选择。

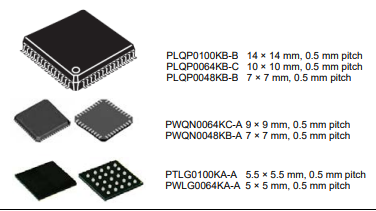

R5F52315CDFM#30微控制器是瑞萨电子的RX231系列中的一款高性能32位MCU,采用RXv2 CPU内核,支持DSP和FPU,具备低功耗技术。它提供高灵敏度电容式触摸传感器,支持SD主机接口、USB和CAN通信,适用于工业控制、家用电器、医疗保健、智能电表和IoT设备。瑞萨电子提供参考解决方案,帮助用户快速整合安全、加密、HMI和触摸键功能,加速产品开发。
