Minco柔性电路技术

发布时间:2025-07-23 09:53:25     浏览:2410

  Minco是一家专注于柔性电路设计和制造的公司,拥有40多年的经验,服务于医疗、航空航天和国防等领域。

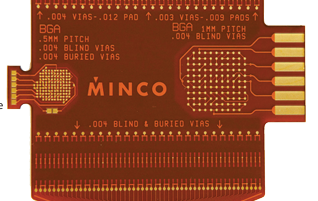

Minco柔性电路技术

  1.技术差异化

  柔性电路=PCB的精度+线缆的灵活性,支持三维异形封装(如动态弯曲、振动环境)。

  Minco专长:严公差(±0.05mm线宽/间距)、细线电路,支持高密度互连(HDI)和集成元件(传感器/加热器/线圈)。

  2.柔性电路类型与性能对比

类型IPC标准特点
单层电路Type 1单导电层,低成本静态应用(如汽车仪表盘布线)。
双层电路Type 2双导电层+绝缘层,通孔互联,支持动态弯曲(最小弯曲半径=12倍厚度)。
多层电路Type 3≥3层,盲埋孔设计,用于高频信号传输(如雷达设备)。
刚柔结合板Type 4刚性区(组件安装)+柔性区(动态弯曲),降低组装成本40%(案例:旋转医疗载盘)。
HDI高密度电路-微孔技术(0.051mm孔径),提升信号完整性(减少串扰20%),支持先进IC封装。

  3、增值集成能力

  元件集成

  表面贴装焊盘、加固片、嵌入式温度传感器、Flex-Coils™(天线/电感)。

  案例:生物医疗载盘集成加热器与传感器,减少线束数量80%。

  供应链优化

  提供预装连接器(如Molex兼容HDI接口),缩短客户上市时间30%。

  4、技术参数与认证

  材料与工艺

  基材:聚酰亚胺膜(12-125μm)、环氧玻璃(刚柔结合)。

  导体:铜箔(5-107μm)、镍/铜镍合金(15-58μm)。

  耐温:-65°C~150°C(短期耐260°C焊锡),可选200°C高温方案。

  关键认证

  NADCAP航空航天认证、AS9100C、IPC-6013 Class III(军工级可靠性)。

Minco是一家专注于为严苛应用提供温度传感与控制、热加热、柔性电路及集成解决方案。其产品广泛应用于医疗、航空航天、半导体、能源等多个行业。深圳市立维创展科技有限公司优势分销Minco产品,欢迎咨询了解。
