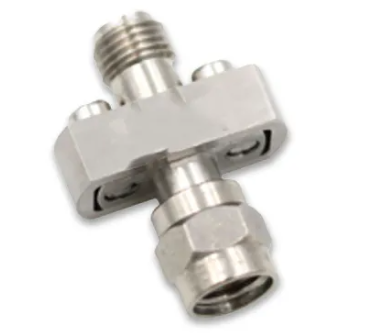

PmT-DC-1000直流阻断器(DC Block)，4 kHz-40GHz

发布时间：2025-07-10 09:14:22     浏览：2061

　　PmT-DC-1000 是 Princeton Microwave Technology Inc. 生产的一款高性能直流阻断器，适用于射频(RF)和微波应用。该产品采用紧凑型密封模块设计，具有优异的单元间重复性和低插入损耗，可在宽频带范围内(4 kHz–40 GHz)有效阻断直流信号，同时允许高频信号通过。

PmT-DC-1000直流阻断器(DC Block)，4 kHz-40GHz

　　关键参数

　　频率范围：4 kHz–40 GHz

　　插入损耗(典型/最大)：0.7 dB / 1.4 dB

　　驻波比(VSWR)：1.4:1

　　电容值：1 µF

　　最大 RF 功率：1W

　　最大 DC 电压：16V

　　上升时间：6 ps

　　群延迟：75 ps

　　工作温度：-25°C 至 70°C

　　存储温度：-55°C 至 125°C

　　连接器类型：SMA 母头

　　应用场景

　　射频测试与测量设备

　　微波通信系统

　　雷达与卫星通信

　　高速数字信号处理

　　宽带信号链路的直流隔离

　　优势

　　非谐振设计：确保信号完整性，减少干扰

　　优异的重复性：不同单元间性能一致

　　紧凑尺寸：适合高密度集成应用

PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。立维创展代理分销PmT公司产品，欢迎了解。
