低噪声放大器(LNA)关键参数测试Princeton Microwave

发布时间：2025-07-08 08:43:32     浏览：416

　　低噪声放大器电路是许多接收器链中的第一级。它的工作是放大输入信号，同时保持低噪声水平。即使是 LNA 性能的微小改进也会对信号清晰度产生很大的影响。　Princeton Microwave Technology公司专注于设计和测试高性能、低噪声的放大器电路。

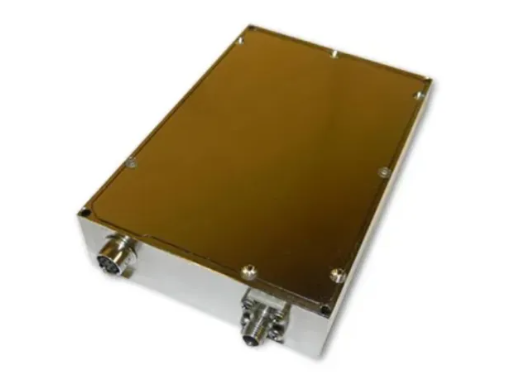

低噪声放大器(LNA)关键参数测试Princeton Microwave

　　1.关键参数

　　噪声系数(NF)：衡量放大器引入的额外噪声，越低越好(直接影响接收机灵敏度)。

　　增益：信号放大能力，需在目标频段内保持稳定。

　　线性度：通过P1dB(1dB压缩点)和IP3(三阶交调截点)评估大信号下的失真。

　　输入/输出回波损耗(S11/S22)：反射越小，匹配越好(通常要求<-10dB)。

　　稳定性：需确保全频段无振荡(通过K因子等指标验证)。

　　带宽：性能达标的工作频率范围。

　　2. 测试工具与方法

　　矢量网络分析仪(VNA)：测量S参数(增益、回波损耗、隔离度)。

　　噪声系数分析仪：采用Y因子法精确测量NF。

　　频谱分析仪：辅助分析谐波、杂散等。

　　信号发生器与功率计：用于线性度测试(如P1dB测试)。

　　3. 测试挑战

　　微小噪声测量：需高精度仪器和严格校准。

　　系统误差控制：测试夹具、电缆等需去嵌入校准。

　　环境干扰：需在屏蔽环境中进行，避免外部噪声影响。

　　4. 测试流程示例

　　噪声系数：连接噪声源→Y因子法计算NF。

　　增益与匹配：VNA扫描S21(增益)、S11/S22(回波损耗)。

　　线性度：逐步增加输入功率→记录P1dB和IP3。

　　稳定性：全频段扫描→检查K因子>1且无异常振荡。

　　5. 实际应用建议

　　频段匹配：确保LNA的带宽覆盖目标应用频段(如卫星通信的C/Ku波段)。

　　系统集成：NF和增益需与后级电路(如混频器)协同优化。

　　可靠性验证：高低温、振动等环境应力测试(尤其针对军工/航天应用)。

　　6、Princeton Microwave低噪声放大器型号及参数：

 MODEL   NUMBERFrequency
(GHz)		GainPout
1dB		Noise
Figure
StartStopdB MindB
min		dB Max
PmTA-0506-30-40.05 6 30 18 4
PmTA-0112-30-41 12 30 17 4
PmTA-0218-17-22 18 17 18 2
PmTA-0220-30-2.52 20 30 16 2.5
PmTA-0223-30-22 23 30 17 2
PmTA-0618-40-1.86 18 40 16 1.8
PmTA-0620-40-2.56 20 40 10 2.5
PmTA-0721-45-2.37 21 45 15 2.3
PmTA-1230-24-212 30 24 23 2
PmTA-1830-20-318 30 20 10 3
PmTA-1832-44-318 32 44 18 3
PmTA-2030-30-2.220 30 30 11 2.2
PmTA-40G-15-4.530KHz40 15 22 4.5
PmTA-40G-24-3.230khz40 24 11 3.2

PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。立维创展代理分销PmT公司产品，欢迎了解。
