DATEL EB48S24-5,EB24S15-10 DC-DC转换器
发布时间:2025-04-29 09:05:05 浏览:53

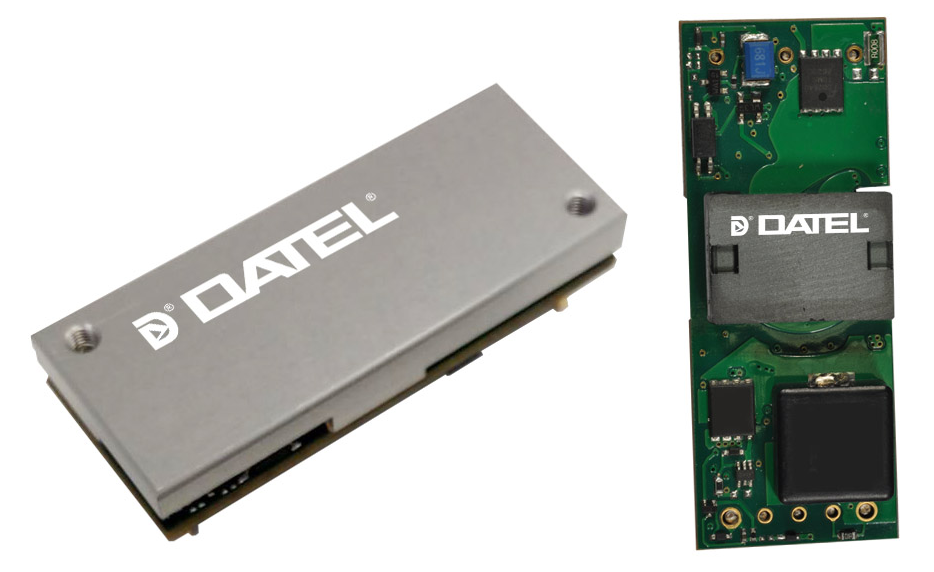

DATEL EB系列DC - DC转换器是一种开放式框架的八分之一砖型DC - DC转换器,符合行业标准规格,输出功率高达 200 W。该系列具有高效率和 1500 V 直流隔离的特点。此 EB 系列提供 18 至 36 或 36 至 75 V直流电的 2:1 宽输入电压范围,并提供精确的稳压输出。该 EB 系列的高效率允许在 – 40°C 至 +123°C 的宽环境温度范围内工作,降额最小。适用于多种电子设备和系统。
产品特点
输入电压范围:18-36V或36-75V。
输出电压:1.2V、3.3V、5V、12V、15V、24V、50V等,电流最高30A。
效率:最高93%。
工作温度范围:-40°C至+123°C。
保护功能:过热、过流、过压、欠压锁定等。
其他特性:远程开/关、远程感应、输出电压调整。
电气特性
输入:欠压锁定、最大输入电流、低纹波。
输出:高精度电压、低纹波、过流保护。
应用场景
分布式电源架构。
仪器仪表。
数据和无线通信。
服务器。
“总线”转换器应用
型号及参数
MODEL NUMBER | INPUT VOLTAGE | QUTPUT VOLTAGE | OUTPUT CURRENT MAX | EFFICIENCY% | LOAD REGULATION | OPTIONS |
EB24S12-14 | 18-36 VDC | 12 VDC | 14 A | 92 | ±0.1 % | B,S,N,P |
EB24S15-10 | 18-36 VDC | 15 VDC | 10A | 92 | ±0.1 % | B.S,N,P |
EB24S24-4 | 18-36 VDC | 24 VDC | 4A | 92 | ±0.1% | B.S,N,P |
EB48S1.2-30 | 36-75 VDC | 1.2 VDC | 30 A | 83 | ±0.4% | B,S,N,P |
EB48S3.3-30 | 36-75 VDC | 3.3 VDC | 30A | 90 | ±0.4% | B.S.N,P |
EB48S5-10 | 36-75 VDC | 5 VDC | 10A | 89 | ±0.1% | B,S,N,P |
EB48S5-30 | 36-75 VDC | 5 VDC | 30 A | 91 | ±0.1 % | B.S.N,P |
EB48S12-14 | 36-75 VDC | 12 VDC | 14 A | 92 | ±0.1% | B,S,N,P |
EB48S12-8 | 36-75 VDC | 12 VDC | 8A | 92 | ±0.1 % | B.S.N,P |
EB48S15-10 | 36-75 VDC | 15 VDC | 10A | 92 | ±0.1% | B,S.N,P |
EB48S24-5 | 36-75 VDC | 24 VDC | 4A | 93 | ±0.1 % | B.S,N,P |
EB48S50-1.2 | 36-75 VDC | 50 VDC | 1.2A | 89 | ±0.1% | B.S,N,P |
推荐资讯
TPSM86325x,TPSM82913,TPSM843320,TPSM82903,TPS82130降压电源模块可用Cyntec的MUN12AD03-SECM,MUN20AD03-SM和MUN12AD03-SH进行替代。

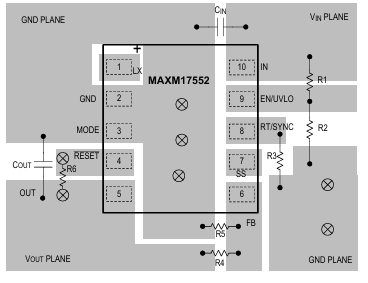

MAXM17552是一款高效同步降压型DC-DC电源模块,输入电压范围4V至60V,输出电流高达100mA,输出电压0.9V至5.5V可编程。采用峰值电流模式控制,具备软启动特性和全陶瓷电容设计,适用于4mA–20mA电流环路供电传感器等应用。特性包括±1.75%反馈电压精度、内部补偿、高效性能、关断电流1.2μA、可编程软启动和预偏置启动等,工作温度范围-40°C至+125°C,符合CISPR22 (EN55022) Class B标准。
