DATEL EB22S3.3-30,EB45S12-10 4:1输入电压DC-DC转换器

发布时间：2025-04-10 08:59:03     浏览：399

　　DATEL公司生产的4:1输入电压范围的第八砖(Eighth-Brick)DC-DC转换器，型号为EB系列。该转换器的最大输出功率可达120W，适用于多种工业应用场景。

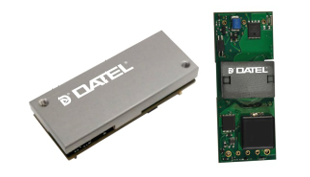

DATEL EB22S3.3-30,EB45S12-10 4:1输入电压DC-DC转换器

　　产品特点：

　　DQSA封装：标准形式，适合安装和功能需求。

　　输入电压范围：4:1输入电压范围，9-36V或18-72V输入。

　　符合标准：符合ROHS指令2015/863/EU，具有-40°C至+85°C的工作温度范围。

　　基板漂移：可选0.500"(12.7mm)基板漂移。

　　输入瞬态：能够承受2倍标称输入电压的输入瞬态。

　　固定频率操作：提供稳定的输出。

　　保护功能：具备完整的保护功能，包括过压保护(OVP)、过流保护(OCP)、欠压锁定(UVLO)和自动重启。

　　远程开关：支持远程开关机和远程感应。

　　输出电压调节范围：±10%。

　　输入差分滤波器：板载输入差分LC滤波器。

　　防火等级：符合UL94, V-0防火等级。

　　合规性：符合REACH法规(EC)No 1907/2006，205 SWHC更新。

　　电磁兼容性：设计符合EN55022标准，使用外部滤波器时符合EN55024标准。

　　认证：符合UL/cUL/CSA60950-1，TUV认证IEC/EN60950-1，第二版(45V输入电压型号)。

　　应用领域：

　　分布式电源架构

　　仪器仪表

　　数据和无线通信

　　服务器

　　“总线”转换器应用

　　型号及参数

MODEL NUMBERINPUT VOLTAGEOUTPUT VOLTAGEOUTPUT CURRENT
MAX		EFFCIENCY%LOAD
REGULATION		OPTIONS
EB22S3.3-309-36 VDC3.3 VDC30A90 ±0.2%B,S,N,P
EB22S5-209-36 VDC5VDC20A90 ±0.2%B,S,N,P
EB22S12-89-36 VDC12 VDC8A92 ±0.2%B,S,N,P
EB22S15-59-36 VDC15 VDC5A92 ±0.2%B,S,N,P
EB22S24-49-36 VDC24 VDC4A92 ±0.2%B,S,N,P
EB22S48-1.89-36 VDC48 VDC1.8A90 ±0.2%B,S,N,P
EB45S3.3-3018-75 VDC3.3 VDC30A90 ±0.2%B,S,N,P
EB45S5-2018-75 VDC5VDC20A92 ±0.2%B,S,N,P
EB45S12-1018-72 VDC12 VDC8A92 ±0.2%B,S,N,P
EB45S15-720-75 VDC15 VDC7A92 ±0.2%B,S,N,P
EB45S24-418-72 VDC24 VDC4A92 ±0.2%B,S,N,P
EB45S48-1.818-72 VDC48 VDC1.8A90 ±0.2%B,S,N,P

深圳市立维创展科技有限公司，优势提供DATEL产品渠道，欢迎咨询。
