RECOM RPH-3.0：超小型3A负载点降压转换器

发布时间：2025-03-05 09:21:15 浏览：1407

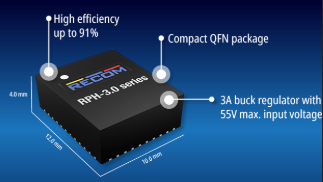

　　RECOM RPH-3.0 是一款 3 A 负载点降压转换器，采用紧凑型 10 x 12 x 4 mm QFN SMD 封装，具有宽输入电压范围(4.5 V 至 55 VDC)，支持使用 12 V、24 V、36 V 和 48 V 电池。此款转换器采用了 RECOM 的“电源封装”技术，集成了屏蔽电感器，控制 IC 采用倒装芯片安装，以实现卓越的电气和散热性能。

　　输出电压可以通过两个电阻器设置，范围从 1 V 到 15 V，单个电阻器可以设置工作频率，范围为 100 – 1000 kHz。此款转换器功能全面，具有开/关控制、电源良好信号、软启动，并提供全面的短路、过电压、过温和过载保护。降额状态下，转换器可在高达 125°C 的环境温度下可靠运行。

　　主要特征：

　　1.采用 RECOM 独有的“3D 电源封装®”技术，将屏蔽电感器与控制 IC 集成于一体，通过倒装芯片安装技术，实现了卓越的电气和散热性能。这种封装方式不仅提高了产品的可靠性，还使其能够在高达 125°C 的环境温度下稳定运行。

　　2.输入电压范围从 4.5 V 至 55 VDC,可调输出电压范围为 1 V 至 15 V，最大电流为 3 A。可通过两个外部电阻器进行精确调节。工作频率可通过单个电阻器设置，范围为 100 kHz 至 1000 kHz。

　　3.RPH-3.0 的效率高达 91%。例如，在 12 V 输入电压和 3.3 V 输出电压条件下，即使在超过 80°C 的高温环境下，也能提供全输出电流(3 A)。

　　4.功能完备，带有集成开/关控制(CTRL输入)和电源良好信号(PG 输出)，可调软启动时间和预设工作频率

　　5.全面保护功能，包括短路保护(SCP)、过电流保护(OCP)、过载保护(OLP)、过温保护(OTP)、过电压保护(OVP)和欠压锁定(UVLO)

　　应用领域

　　RPH-3.0 适用于多种行业和应用场景，包括：

　　便携式设备：如移动电源、手持终端等，其紧凑的封装和高效的性能使其成为理想的电源解决方案。

　　薄型产品：适用于对空间要求严格的设备，如超薄笔记本电脑、平板电脑等。

　　电信设备：为基站、通信模块等提供稳定的电源。

　　工业设备：如自动化控制系统、传感器等，其宽输入电压范围和高效能设计能够满足工业环境的严苛要求。

　　医疗和成像系统：为医疗设备提供可靠、稳定的电源，确保设备的正常运行。

　　负载点稳压：在复杂的电子系统中，为关键负载提供精确的电压调节。

深圳市立维创展科技有限公司，专注于RECOM电源模块产品，并提供替代产品，详情可咨询立维创展。
