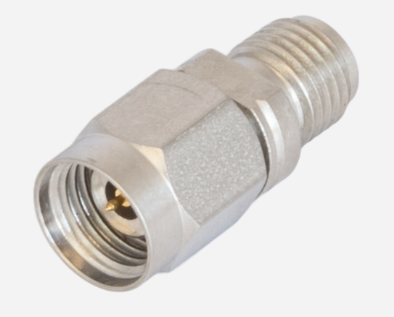

Winchester 2.4mm 射频微波连接器
发布时间:2025-02-27 09:18:35 浏览:296
Winchester 2.4mm 射频微波连接器是一款高性能的射频连接器,符合 RoHS 和 REACH 环保标准,适用于多种恶劣环境,广泛应用于航空、导弹、广播和医疗等领域。
应用场景:商用和军用航空,导弹系统,广播系统,医疗设备。
标准配置:插头/插座、2 孔法兰、4 孔法兰、隔板安装、板安装
技术规格
阻抗:50 欧姆
频率范围:DC 至 50 GHz
插入损耗:0.03×√f(GHz) dB(直通)、0.05×√f(GHz) dB(反射/衰减)
驻波比:最大 1.35:1
射频泄漏:>100 dB
工作温度:-65°C 至 +165°C
材料:外壳为不锈钢,触点为黄铜合金/铍铜(镀金或镀银),绝缘体为 PTFE/PPO
耐用性:至少 500 次插拔
型号:
零件号 | 描述 | 频率 |
27-131-1000-42 | 2.4MM 插孔 4 孔法兰 | 50 GHz |
27-146-1000-40 | 用于 .062 板的 2.4 MM插孔 PCB 支架 | 50 GHz |
26-000-1540-40 | 2.4 MM插头到 IW1401 电缆 | 50 GHz |
27-927-3100-41 | 2.4MM 插孔转 2.4MM 插孔 4 孔法兰 | 50 GHz |
26-922-0000-91 | 2.4 MM插头转 3.5 MM插头 | 50 GHz |
40-926-0000-70 | TNC 插头转 2.4MM 插头 | 50 GHz |
27-927-2040-90 | 2.4 MM插孔至 2.4 MM插孔 | 50 GHz |
53-927-0500-70 | N 插孔转 2.4MM NMD 插孔 | 50 GHz |
26-926-0000-40 | 2.4 MM插头转 2.4 MM插头适配器 | 50 GHz |
26-926-0500-40 | 2.4MM 插头 NMD 至 2.4MM 插头 NMD | 50 GHz |
26-913-0000-90 | 2.4 MM插头转 SSMA 插孔 | 50 GHz |
27-921-0000-00 | 2.4 MM插孔转 SMA 插孔适配器 | 50 GHz |
52-927-0000-70 | N 插头转 2.4 MM插孔适配器 | 50 GHz |
59-927-0000-00 | 2.4mm 插孔转 SMPM 母头适配器 | 50 GHz |
27-922-0000-90 | 2.4 MM插孔转 3.5 MM插头适配器 | 50 GHz |
26-131-3015-40 | 2.4mm 插头插座 4 孔法兰座 | 50 GHz |
26-925-0000-90 | 2.4 MM插头转 2.9 MM插孔适配器 | 50 GHz |
41-927-0000-70 | TNC 插孔转 2.4MM 插孔 | 50 GHz |
27-130-1000-41 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
26-920-0000-00 | 2.4 MM插头转 SMA 插头适配器 | 50 GHz |
26-000-1512-40 | 2.4 MM插头转 UT-120-TP-LL 电缆 | 50 GHz |
27-130-1000-40 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
53-927-0000-70 | N 插孔转 2.4 MM插孔适配器 | 50 GHz |
26-131-1000-40 | 2.4MM 插头 4 孔法兰 | 50 GHz |
27-130-3010-40 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
27-959-0000-00 | 2.4 MM插孔转 SMPM 插孔 | 50 GHz |
26-150-1500-40 | 2.4 MM插头火花塞 | 50 GHz |
27-130-1000-44 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
TRU-11246 | 2.4mm(f) 转 SMA(f) 适配器 | 50 GHz |
26-000-1585-40 | 2.4 MM插头转 .085 S/R 电缆 | 50 GHz |
27-912-0000-90 | 2.4 MM插孔转 SSMA 插头 | 50 GHz |
27-922-1500-90 | 2.4MM 插孔 NMD 转 3.5MM 插头 | 50 GHz |
26-000-1610-40 | 2.4 MM插头转 160AF 电缆 | 50 GHz |
27-922-0000-91 EX-1 | 2.4 MM插孔转 3.5 MM插头 | 50 GHz |
27-020-1585-40 | 2.4 MM插孔 BLKD .085 S/R 电缆 | 50 GHz |
TRU-11255型 | 2.4mm(阳头)至 2.4mm(阳头)适配器 | 50 GHz |
27-000-7099-00 | 2.4 MM插孔到 FLEXCO FC1 电缆 | 50 GHz |
27-150-1500-40 | 2.4 MM插孔火花塞(.012 针) | 50 GHz |
TRU-12171 系列 | 2.4mm(m) 至 2.4mm(f) Bkhd 适配器 | 50 GHz |
27-922-0000-92 | 2.4 MM插孔转 3.5 MM插头 | 50 GHz |
27-130-1500-40 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
26-130-1000-40 | 2.4MM 插头 2 孔法兰安装 | 50 GHz |
26-000-1085-40 | 2.4 MM插头转 .085 S/R 电缆 | 50 GHz |
27-131-1000-43 | 2.4MM 插孔 4 孔法兰 | 50 GHz |
27-146-1000-45 | 用于 .040 板的 2.4 MM插孔 PCB 支架 | 50 GHz |
27-130-1500-41 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
26-923-0000-90 | 2.4 MM插头转 3.5 MM插孔适配器 | 50 GHz |
27-000-1585-40 | 2.4 MM插孔至 .085 S/R 电缆 | 50 GHz |
27-923-0000-91 | 2.4 MM插孔至 3.5 MM插孔 | 50 GHz |
52-926-0000-70 | N 插头转 2.4MM 插头适配器 | 50 GHz |
26-923-0000-91 | 2.4 MM插头转 3.5 MM插孔 | 50 GHz |
26-000-1085-42 | 2.4 MM插头转 .085 S/R 电缆 | 50 GHz |
27-927-3100-40 | 2.4MM 插孔转 2.4MM 插孔 4 孔法兰 | 50 GHz |
26-000-1008-40 | 2.4 MM插头转 .085 S/R LL 电缆 | 50 GHz |
93-926-0000-70 | 7MM 至 2.4MM 插头适配器 | 50 GHz |
TRU-11256 | 2.4mm(m) 转 SMA(f) 适配器 | 50 GHz |
27-923-0000-90 | 2.4 MM插孔转 3.5 MM插孔适配器 | 50 GHz |
27-927-2000-41 | 2.4 MM插孔转 2.4 MM插孔 BLKD | 50 GHz |
27-131-1000-40 | 2.4MM 插孔 4 孔法兰 | 50 GHz |
26-000-1041-40 | 2.4 MM插头转 .141 S/R 电缆 | 50 GHz |
26-000-1047-40 | 2.4 MM插头转 .047 S/R 电缆 | 50 GHz |
26-912-0000-90 | 2.4 MM插头转 SSMA 插头 | 50 GHz |
TRU-11245 系列 | 2.4mm(f) 至 2.4mm(m) 适配器 | 50 GHz |
27-131-3010-41 | 2.4MM 插孔 4 孔法兰安装 | 50 GHz |
26-927-1500-40 | 2.4MM 插头 NMD 转 2.4MM 插孔 NMD | 50 GHz |
26-927-0000-40 | 2.4 MM插头转 2.4 MM插孔适配器 | 50 GHz |
53-926-0000-70 | N 插孔转 2.4 MM插头适配器 | 50 GHz |
26-922-0000-90 | 2.4 MM插头转 3.5 MM插头适配器 | 50 GHz |
27-130-1000-43 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
58-927-0012-00 | 2.4mm 插孔转 SMPM 全棘爪公头 | 50 GHz |
26-000-0629-40 | 2.4 MM插头转 UT-031-LL S/R 电缆 | 50 GHz |
27-000-1562-01 | 2.4 MM插孔到 LABFLEX-160 电缆 | 50 GHz |
26-000-1618-40 | 2.4 MM插头转 LL160 电缆 | 50 GHz |
26-000-1547-80 | 2.4 MM插头转 .047 S/R 电缆 | 50 GHz |
27-131-1000-46 | 2.4MM 插孔 4 孔法兰安装 | 50 GHz |
27-146-1000-41 | 2.4MM 插孔 PCB 安装 .062 板 | 50 GHz |
26-000-1008-42 | 2.4 MM插头转 .085 LL 电缆 | 50 GHz |
27-131-3010-40 | 2.4MM 插孔 4 孔法兰安装 | 50 GHz |
27-927-2010-40 | 2.4 MM插孔转 2.4 MM插孔 R/A | 50 GHz |
29-000-7099-00 | 2.4 MM插孔 NMD 到 FLEXCO FC1 电缆 | 50 GHz |
TRU-11244 系列 | 2.4mm(f) 至 2.4mm(f) 适配器 | 50 GHz |
26-130-3010-40 | 2.4MM 插头 2 孔法兰安装 | 50 GHz |
26-041-1562-41 | 2.4 MM插头 R/A 到 LABFLEX 160 电缆 | 50 GHz |
27-927-2000-40 | 2.4 MM插孔转 2.4 MM插孔 BLKD | 50 GHz |
26-921-0000-00 | 2.4 MM插头转 SMA 插孔适配器 | 50 GHz |
26-400-0000-00 | 2.4MM 插头短路端接 | 50 GHz |
40-927-0000-70 | TNC 插头转 2.4 MM插孔 | 50 GHz |
93-927-0000-70 | 7MM 至 2.4MM 插孔适配器 | 50 GHz |
27-920-0000-00 | 2.4MM 插孔转 SMA 插头适配器 | 50 GHz |
26-000-7099-00 | 2.4 MM插头到 FLEXCO FC1 电缆 | 50 GHz |
26-923-1500-90 | 2.4MM 插头 NMD 转 3.5MM 插孔 | 50 GHz |
27-000-1511-40 | 2.4mm 插孔到 Semflex HP120 电缆焊接 | 50 GHz |
27-927-2000-42 | 2.4 MM插孔转 2.4 MM插孔 BLKD | 50 GHz |
26-959-0000-00 | 2.4 MM插头转 SMPM 插孔 | 50 GHz |
26-000-1085-01 | 2.4MM 插头转 .085 S/R 电缆,无 O CONT | 50 GHz |
27-922-0000-91 | 2.4 MM插孔转 3.5 MM插头 | 50 GHz |
26-927-2010-41 | 2.4 MM插头转 2.4 MM插孔 R/A | 50 GHz |
27-130-1000-42 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
26-131-1000-41 | 2.4MM 插头 4 孔法兰 | 50 GHz |
27-147-1000-40 | 2.4MM 插孔 2 孔法兰安装 | 50 GHz |
27-927-0000-40 | 2.4 MM插孔至 2.4 MM插孔 | 50 GHz |
26-400-0000-01 | 2.4MM 插头短路端接 | 50 GHz |
27-958-0000-00 | 2.4 MM插孔转 SMPM 插头 | 50 GHz |
26-131-3010-40 | 2.4MM 插头 4 孔法兰安装 | 50 GHz |
26-926-2010-40 | 2.4 MM插头转 2.4 MM插头 R/A | 50 GHz |
26-927-2010-40 | 2.4 MM插头转 2.4 MM插孔 R/A | 50 GHz |
