Fischer Connectors接线端子WSO 104 Z092-150-3H+电缆安装式直角插头

发布时间：2025-02-26 09:04:18     浏览：706

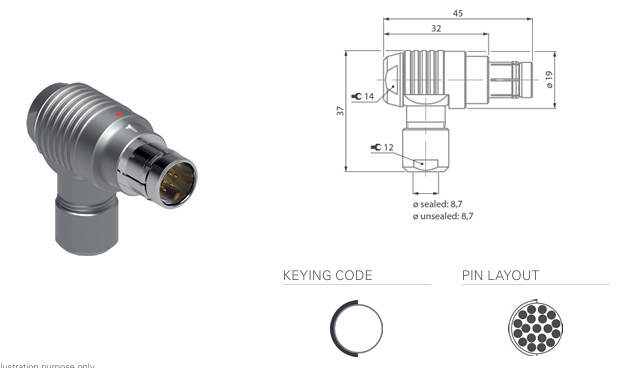

Fischer Connectors接线端子WSO 104 Z092-150-3H+电缆安装式直角插头

　　产品概述

　　型号：WSO 104 Z092-150-3H+

　　产品系列：Core Series Brass

　　系列尺寸：104

　　连接器类型：插头(Plug)

　　外壳设计：直角(Right-angle)

　　外壳材料：黄铜(Brass)

　　外壳颜色：灰色(Grey)

　　接触端子：压接(Crimp)

　　接触性别：母头(Female)

　　接触配置：多极低压(Multipole low voltage)

　　锁定系统：推拉式(Push-pull)

　　安装类型：电缆安装(Cable Mounted)

　　电缆直径范围：2.9 - 8.7 mm

　　接触数量：19个

　　绝缘材料：PEEK

　　接触直径：0.7 mm

　　线规范围：

　　最小线规：28 AWG

　　最大线规：24 AWG

　　测试电压：

　　交流测试电压(AC)：0.8 kV(接触与外壳之间)，1.2 kV(接触之间)

　　直流测试电压(DC)：1.2 kV(接触与外壳之间)，1.8 kV(接触之间)

　　每个接触的电流：3.5 A

　　工作温度：低至 -30 °C 至 110 °C

　　耐力：10'000 次插拔

Fischer Connectors是一家连接器公司，其产品以高可靠性、密封性和耐用性著称，广泛应用于军事、医疗、工业和通信领域。公司的产品线包括Core系列、UltiMate™ 系列和Freedom™ 系列等。深圳市立维创展科技有限公司优势代理分销Fischer连接器，欢迎咨询了解。
