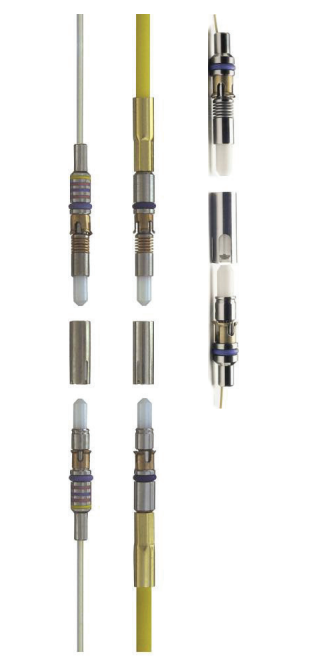

Winchester光纤端子M29504/14和M29504/15

发布时间：2024-11-11 09:04:25     浏览：730

　　Winchester的光纤端子M29504/14和M29504/15这两种端子具有自由浮动和自我对准的特性，经过了军用标准(MIL-PRF-29504)和商用版本的验证。这使得端子能够在连接器内部"浮动"，确保每次精确连接。

　　光纤端子使用了特制的碟形弹簧，能够在遇到震动、冲击或温度变化时，保持连接的稳固性，防止端子分离。

Winchester光纤端子M29504/14和M29504/15

　　主要优点

　　符合军用标准：通过了MIL-PRF-29504/14和/15的认证。

　　结构设计：自由浮动、自动对准，适用于单模和多模光纤。

　　典型应用：广泛应用于军事、航空、舰船、恶劣环境、广播设备以及混合电子设备等领域，尤其适合圆形和矩形连接器。

　　性能特点

　　插入损耗：

　　- 对于9/125单模光纤：平均损耗为0.25 dB。

　　- 对于62.5/125多模光纤：平均损耗为0.60 dB。

　　回波损耗：

　　- 单模光纤：≥48 dB。

　　操作温度：-28°C至+65°C。

　　耐久性：连接耐久度达到2,000次循环。

　　终端保持力：最低22磅力。

　　光学性能

　　插入损耗和回波损耗在很大程度上取决于发射条件和测试设置。文档中提供的数据基于常见的光纤尺寸，并且符合标准测试程序。

　　材料和表面处理

　　产品主要材料包括不锈钢、氧化锆、铍铜等，部分零件经过镀镍或钝化处理，以确保长时间的使用寿命和稳定性。
