Microsemi JANTX1N5807军级整流二极管 原装现货

发布时间：2024-11-19 14:21:16     浏览：317

1N5807、1N5809和1N5811是一系列军用级别的超快速恢复整流器二极管，专为高可靠性应用设计，如军事、航天以及其他不允许失败的关键领域。这些整流器以其卓越的性能和耐用性，能够满足极端环境下的严苛要求。

TYPEBREAKDOWN
VOLTAGE
(MIN.)
@100μA
V(B		MAXIMUM FORWARD
VOLTAGE
@4 A (8.3 ms pulse)
VFM		REVERSE
CURRENT
(MAX.)
@VRWM
lR		SURGE
CURRENT
(MAX)
FSM
(Note  1)		REVERSE
RECOVERY
TIME(MAX)
trr
(Note 2)
VoltsVoltsμAAmpsns
25℃125℃25℃125℃
1N580760 0.875 0.800 5 525 125 30
1N5809110 0.875 0.800 5 525 125 30
1N5811160 0.875 0.800 5 525 125 30

产品特性

JEDEC注册的1N5807、1N5809、1N5811系列。

无空洞的密封玻璃封装。

四层钝化。

极其坚固的结构。

内部“Category 1”冶金键合。

根据MIL-PRF-19500/477，有JAN、JANTX、JANTXV和JANS级别的认证。

提供符合RoHS标准的版本(仅限商业等级)。

电气性能

工作峰值反向电压：1N5807为50V，1N5809为100V，1N5811为150V。

正向浪涌电流(IFSM)：125A。

平均整流输出电流(IO1)：在75°C和3/8英寸引线长度下为6.0A。

平均整流输出电流(IO2)：在55°C和3/8英寸引线长度下为3.0A。

电容(CJ)：在10V和1MHz下为60pF。

反向恢复时间(trr)：30ns。

焊接温度(TSP)：260°C。

应用领域

军事和航天：由于其高可靠性和极端环境下的性能，这些整流器适用于军事和航天应用。

开关电源：由于其超快速恢复特性，适用于需要快速开关和低正向损耗的开关电源。

高电流应用：由于其高正向浪涌电流能力，适用于需要承受大电流冲击的应用。

封装和包装

封装：提供有引脚和表面贴装MELF封装选项。

标记：产品体涂有蓝色，并标有型号编号。

极性：通过带状标记指示阴极。

胶带和卷轴：符合EIA-296标准，具体数量需咨询工厂。

Microsemi 是美国高可靠性电子元器件厂商，其军级二三级管产品，被广泛应用于全球高端市场，深圳市立维创展科技有限公司，授权代理销售Microsemi军级二三级产品，大量原装现货，欢迎咨询。

上一篇: JANTX1N5772低电容二极管阵列 10引脚陶瓷封装Microsemi

下一篇: JANTX1N5968军级玻璃齐纳二极管Microsemi

推荐资讯

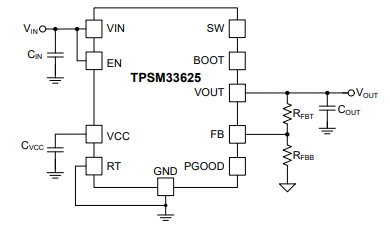

  • TPSM33625降压模块（集成电感器）TI 德州仪器
