Glenair直插式插座连接器CB07D1L0,CB10K1NL0N0

发布时间：2024-11-01 10:20:27 浏览：286

　　Glenair直插式插座连接器为“内嵌连接器”，属于CB系列“PogoPin”连接器，专为悬挂式电缆设计。其接触件支持20 AWG电线，采用不可拆焊接杯触点，电镀硬金，具有耐腐蚀的特性。连接器外壳由不锈钢制成，黑铬抛光，正面使用硅胶面密封，开放面压力额定为0.4 bar，耐用性达5000次循环。带护罩的连接器更易于配对，并为连接后的接头提供额外的保护。

型号参数：

7针直插式连接器

Body Style	No.of Contacts	Polarizing Position 1 (White)	Polarizing Position 2 (Yellow)	Polarizing Position 3 (Green)	Polarizing Position 4 (Pink)
Fig.1	7	CB07D1L0	CB07D2L0	CB07D3L0	CB07D4L0
Fig.2	7	CBO7DF1L0	CBO7DF2L0	CBO7DF3L0	CBO7DF4L0
Fig.3	7	CBO7KG1NL0N0	CBO7KG2NL0N0	CBO7KG3NL0N0	CBO7KG4NL0N0
Fig.4	7	CBO7K1NL0N0	CBO7K2NL0N0	CBO7K3NL0N0	CBO7K4NL0N0

10针直插式连接器

Body Style	No. of Pins	Polarizing Position 1 (White)	Polarizing Position 2 (Blue)	Polarizing Position 3 (Violet)	Polarizing Position 4 (Chrome Yellow)	Polarizing Position 5 (Dark Red)
Fig.A	10	CB10D1L0*	CB10D2L0	CB10D3L0	CB10D4L0	CB10D5L0
Fig.2	10	CB10DF1L0	CB10DF2L0	CB10DF3L0	CB10DF4L0	CB10DF5L0
Fig.3	10	CB10KG1NL0N0	CB10KG2NL0N0	CB10KG3NL0N0	CB10KG4NL0N0	CB10KG5NL0N0
Fig.4	10	CB10K1NL0N0	CB10K2NL0N0	CB10K3NL0N0	CB10K4NL0N0	CB10K5NL0N0

　　产品风格：

　　1. 无护罩内嵌连接器：设计带有卷纹，适用于Glenair 809-060热缩套管(需单独订购)，最大重量16克。

　　2. 带护罩内嵌连接器：采用不锈钢护罩，为配对连接器提供额外支撑和保护。适用于Glenair 809-060热缩套管(需单独订购)，最大重量14克。

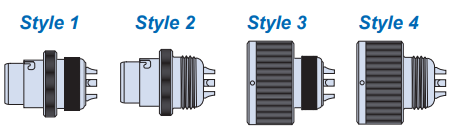

　　可选样式：

　　样式1：带卷纹设计，适用于Glenair 809-060热缩套管，重量上限16克。

　　样式2：带M14×1配件螺纹，可配适配器使用，最大重量16克。

　　样式3：带护罩，带卷纹设计，适用于Glenair 809-060热缩套管，重量上限14克。

　　样式4：带护罩，带M14×1配件螺纹，可配适配器使用，最大重量14克。

　　这些设计提供了不同的应用选择，适用于多种连接需求。
