Glenair 7引脚滤波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

发布时间：2024-11-01 10:48:10     浏览：387

　　GlenairCB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F属于CB系列“PogoPin”连接器，是一种 7针滤波锁紧螺母插座，用于后面板安装，专为减小高频电气干扰而设计，符合欧洲标准的CB07连接器规范。

Glenair 7引脚滤波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

7 Pin Filter Receptacle
Polarizing
Position
(White)		Polarizing
Position 2
(Yellow)		Polarizing
Position 3
(Green)		Polarizing
Position 4
(Pink)
CB07C1L1FCB07C2L1FCB07C3L1FCB07C4L1F

　　产品概述

　　材质：外壳为不锈钢，表面镀黑铬。

　　插针材质：铜合金，表面镀金，确保良好的导电性能和耐腐蚀性。

　　密封性：硅胶O形密封圈，防水等级为IP68，符合MIL-STD-810标准，支持1米水深浸泡。

　　使用寿命：能承受5000次插拔，适合恶劣环境使用。

　　产品规格

　　电容：在25°C、1 kHz条件下为3000 pF，耐压1 Vrms。

　　耐压(DWV)：最高支持50 V DC。

　　最大电流：2.5安培。

　　绝缘电阻：至少5000兆欧，保证高绝缘性能。

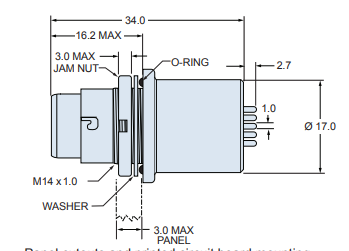

　　结构与安装

　　锁紧螺母：不锈钢材质，表面镀黑铬，用于固定在面板上，最大锁紧厚度为3.0毫米。

　　安装孔尺寸：M14 x 1.0螺纹安装，适合常见面板厚度。

　　PCB焊接点模式：标注有安装孔和焊接点的具体尺寸，确保匹配电路板安装要求。

　　面板与电路板安装

　　图中显示了该插座的PCB安装孔的尺寸图和位置标记，使得用户可以精确安装和连接。

　　其他特性

　　尺寸：外径为20毫米，插孔直径为17毫米。

　　O形圈位置：面板与插座接触处有O形圈，确保防水密封效果。

　　插孔排列：图中标明了各插孔的位置和角度，为插头与插座的正确对接提供指导。

　　总体来说，该产品非常适合用于需要高可靠性、抗干扰能力强的电气连接场合，尤其是在恶劣的环境中。


上一篇: Glenair240-063-027PCA1紧凑型滤波插座

下一篇: Glenair MWDM1L-15PBSR3T-.110-513印刷电路板连接器

推荐资讯

  • ANDON电源转换器插座

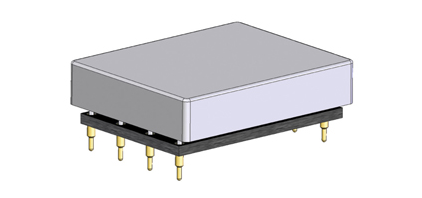

    ANDON电源转换器插座 2021-01-26 17:03:35

    ​在测试和板级安装过程中，ANDON电源转换器插座能够防止将电源转换机器设备曝露在高温焊接材料、清洁液和静电感应放电中。防止因焊接功率机器设备的异常而导致的人工和PCB受损。

  • Hypertronics YSK004-002AH小型母接触插座 现货

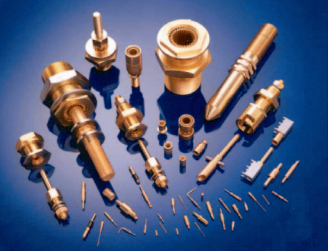

    Hypertronics YSK004-002AH小型母接触插座 现货 2025-03-06 09:10:30
