DELTA HCME1012(F)大电流电感参数｜77A、0.125mΩ DCR选型

DELTA（台达电子）HCME1012(F)是一款高电流表面贴装功率电感系列，额定电流Ir为77A，直流电阻DCR为0.125mΩ，提供70nH、100nH、120nH、150nH和330nH等电感量规格。该系列适用于大电流DC-DC降压转换器、多相供电及高功率密度电源设计。

对于正在寻找DELTA HCME1012规格书、HCME1012F型号参数或低DCR功率电感的工程师，选型时需要重点关注电感量、额定电流、饱和电流、直流电阻和实际工作温度。

一、DELTA HCME1012(F)主要技术参数

注：电气参数参考DELTA官方HCME1012(F)系列规格书。额定电流Ir与饱和电流Isat属于不同定义，不应混用。

二、HCME1012与HCME1012F型号参数对比

HCME1012(F)系列通过型号后缀区分电感量。不同规格的饱和电流存在差异，特别是在高温条件下，需要核对相应Isat数值。

表中Isat为官方规格书给出的对应温度下的饱和电流指标。选型时应将峰值电流与实际工作温度对应的Isat进行比较，同时核算RMS电流和温升。

三、77A额定电流与178A饱和电流有什么区别？

HCME1012(F)系列标称77A额定电流Ir，主要反映规定温升条件下的电流承载能力。

饱和电流Isat则表示电感量下降至规定最小值时对应的电流。例如HCME1012-700在25℃下的Isat为178A，但这并不意味着该型号可以长期连续工作在178A。

实际选型需要同时满足两个条件：

• 电感RMS电流与散热条件满足温升要求。

• 电感峰值电流低于设计允许的饱和限制，并留出适当余量。

四、0.125mΩ低DCR对电源效率有什么影响？

功率电感的DCR直接影响导通损耗。简化计算公式为：

P = I² × DCR

当DCR为0.125mΩ时，假设电感RMS电流为50A，理论直流电阻损耗约为0.313W；当RMS电流为77A时，理论直流电阻损耗约为0.741W。

以上计算仅考虑标称DCR产生的导通损耗，不包括交流绕组损耗、磁芯损耗和温度对电阻的影响。实际应用需要结合工作频率、电流纹波及PCB散热条件进行评估。

五、HCME1012(F)适用于哪些电源设计？

1. 大电流DC-DC降压转换器

HCME1012(F)可作为高电流降压电源的候选功率电感。工程师需要根据输入输出电压、开关频率和目标纹波计算所需电感量。

2. 服务器与高性能计算电源

对于服务器处理器、FPGA及计算加速卡供电，低DCR和高饱和电流有助于满足高电流供电设计需求。是否适用于具体GPU VRM或CPU VRM，需要结合电源拓扑、每相电流、控制器要求和热设计验证。

3. 多相降压供电

多相电源设计通常需要在电感量、电流纹波、动态响应和转换效率之间取得平衡。HCME1012(F)提供多个电感量选项，可供工程师在方案设计阶段比较。

六、HCME1012(F)与HCME107512如何选择？

DELTA HCME1012(F)与HCME107512均属于大电流贴片功率电感，但在电感量覆盖范围、DCR及额定电流方面有所不同。

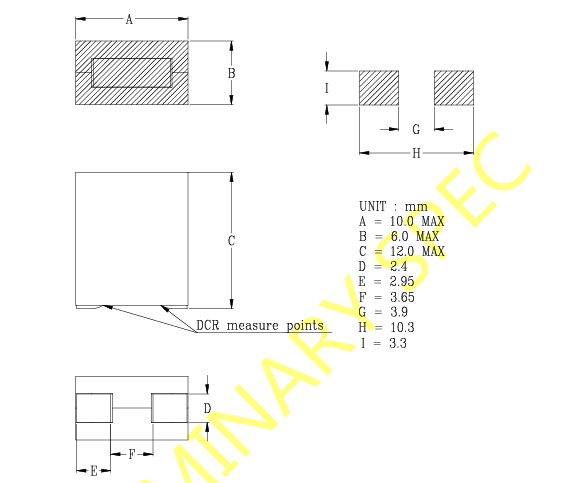

如果需要70nH或330nH电感量，可优先查看HCME1012(F)系列。如果设计更关注低DCR及较高额定电流，可以进一步评估HCME107512系列。两者的机械尺寸及焊盘设计也需要核对，不能仅凭电气参数判断是否可以直接替换。

相关选型参考：DELTA HCME107512大电流电感参数与选型。

七、DELTA HCME1012(F)型号询价与采购

采购DELTA HCME1012(F)系列电感时，建议提供完整订购型号、需求数量、目标交期及应用要求。

常见询价型号包括HCME1012-700、HCME1012-101、HCME1012-121、HCME1012-151、HCME1012-331及对应的HCME1012F系列型号。

深圳市立维创展科技有限公司授权代理销售DELTA台达电感产品咨询及选型支持。如需了解HCME1012(F)系列产品价格、库存、交期或规格书，可联系业务人员确认具体供货情况。

查看更多产品：DELTA台达电感产品系列。
