DELTA HCME0711F-L大电流电感参数：76A额定电流与0.145mΩ低DCR
DELTA（台达电子）HCME0711F-L系列是一款高电流表面贴装功率电感，额定电流Ir为76A，直流电阻DCR为0.145mΩ，提供70nH至470nH共7种电感量规格。该系列最大外形尺寸约7.0×6.7×11.0mm，可用于大电流DC-DC降压转换器、多相供电及高功率密度电源设计。
对于需要低DCR、高电流能力的硬件工程师，HCME0711F-L的主要选型依据包括电感量、额定电流、饱和电流Isat、工作温度和PCB散热条件。尤其需要注意，虽然该系列额定电流均标为76A，但不同型号的饱和电流存在明显差异，不能直接认为所有型号均可承受76A峰值电流。
一、DELTA HCME0711F-L主要技术参数
| 参数 | 规格 |
|---|---|
| 制造商 | DELTA Electronics（台达电子） |
| 产品系列 | HCME0711F-L |
| 产品类型 | 大电流SMT功率电感 |
| 电感量 | 70–470nH（±15%） |
| 直流电阻DCR | 0.145mΩ（±10%） |
| 额定电流Ir | 76A（表面温升约40℃的定义条件） |
| 饱和电流Isat | 25℃下17–134A，随型号和温度变化 |
| 工作温度 | -40℃至+125℃，包含自发热 |

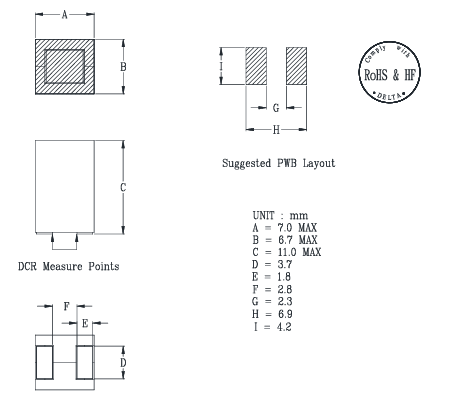

| 最大外形尺寸 | 约7.0×6.7×11.0mm |
| 安装方式 | SMT表面贴装 |
| 电感量测试条件 | 100kHz、1V、25℃ |
参数来源：DELTA官方HCME0711F-L系列规格书。实际选型应以对应完整料号的最新版技术文件为准。
二、HCME0711F-L七款型号参数对比
HCME0711F-L通过后缀区分电感量，常见型号包括HCME0711F-700L、HCME0711F-101L、HCME0711F-121L、HCME0711F-151L、HCME0711F-221L、HCME0711F-331L及HCME0711F-471L。
| 型号 | 电感量(nH) | Li最小值(nH) | 25℃ Isat(A) | 100℃ Isat(A) | 125℃ Isat(A) |
|---|---|---|---|---|---|
| HCME0711F-700L | 70 | 45 | 134 | 114 | 107 |
| HCME0711F-101L | 100 | 64 | 93 | 79 | 74 |
| HCME0711F-121L | 120 | 77 | 76 | 65 | 61 |
| HCME0711F-151L | 150 | 96 | 60 | 51 | 48 |
| HCME0711F-221L | 220 | 141 | 40 | 34 | 32 |
| HCME0711F-331L | 330 | 211 | 26 | 22 | 21 |
| HCME0711F-471L | 470 | 301 | 17 | 14 | 13 |
以上7款型号的DCR均为0.145mΩ（±10%），额定电流Ir均为76A。表中Li为规定饱和判据下的最小电感量，Isat为电感量下降至对应Li时的直流电流。
从参数可以看出，电感量越大，该系列对应的饱和电流整体越低。例如HCME0711F-700L在25℃下的Isat为134A，而HCME0711F-471L仅为17A。因此，不能只比较额定电流，还需要结合实际电路峰值电流选择合适型号。
三、76A额定电流与饱和电流有什么区别？
DELTA HCME0711F-L系列标称76A额定电流Ir，表示在规定测试条件下，使电感器表面温度上升约40℃的直流电流。
饱和电流Isat则用于评估电感在直流偏置作用下的电感量下降情况，两者并不是相同的参数。
以HCME0711F-121L为例，其额定电流Ir为76A，25℃下的Isat同样为76A，但在100℃时Isat下降至65A，在125℃时进一步下降至61A。
因此，若电源工作环境温度较高，或者存在较大的瞬态峰值电流，就需要根据实际温度和峰值电流重新评估饱和余量。
选型时建议分别检查：
电感RMS电流及PCB散热条件是否满足温升要求。
电感峰值电流是否满足对应工作温度下的饱和限制。
实际直流偏置下的有效电感量是否满足纹波与控制环路要求。
四、0.145mΩ低DCR对电源效率有什么影响？
对于大电流DC-DC转换器，电感DCR会直接影响导通损耗。简化计算公式为：
Pdc = Irms² × DCR
当DCR为0.145mΩ时：
RMS电流为30A时，理论直流电阻损耗约0.131W。
RMS电流为50A时，理论直流电阻损耗约0.363W。
RMS电流为76A时，理论直流电阻损耗约0.838W。
以上结果仅根据标称DCR计算，不包含磁芯损耗、交流绕组损耗以及温度变化对电阻的影响，不能直接作为实际工作损耗或温升结果。
在高电流电源设计中，较低的DCR通常有助于降低导通损耗，但仍需结合开关频率、磁芯特性、PCB铜箔面积和散热结构综合评估。
五、DELTA HCME0711F-L适用于哪些应用？
1. 大电流DC-DC降压电源
HCME0711F-L提供70–470nH电感量，可作为高电流降压转换器的候选功率电感。工程师需要根据输入电压、输出电压、开关频率和目标电流纹波确定所需电感量。
2. 服务器与计算设备供电
服务器处理器、FPGA和计算加速卡供电通常需要较高的电流能力和较低的电源损耗。HCME0711F-L可以作为相关DC-DC供电级的评估选项，但是否适用于具体CPU或GPU VRM设计，应以电源拓扑、每相电流及热测试结果为准。
3. 多相降压转换器
在多相电源设计中，电感量会影响每相电流纹波、瞬态响应及控制稳定性。低电感量型号通常有利于提高电流变化速度，但可能带来更大的纹波，因此需要综合选择。
六、HCME0711F-L与HCME1012(F)、HCME107512如何选择？
DELTA HCME系列提供多种大电流功率电感，不同系列在尺寸、DCR、电感量及额定电流方面存在差异。
| 参数 | HCME0711F-L | HCME1012(F) | HCME107512 |
|---|---|---|---|
| 电感量 | 70–470nH | 70–330nH | 90–150nH |
| DCR | 0.145mΩ | 0.125mΩ | 0.103mΩ |
| 额定电流 | 76A | 77A | 84A |
| 最大尺寸 | 7.0×6.7×11.0mm | 约10.0×6.2×12.0mm | 约10.0×7.7×12.0mm |
| 选型关注点 | 较小占板面积、较宽电感量范围 | 电感量与DCR平衡 | 更低DCR与较高额定电流 |
如果PCB布局空间有限，可以优先评估HCME0711F-L；如果需要更低DCR或更高额定电流，可进一步比较HCME1012(F)与HCME107512。
需要注意，这三个系列的外形尺寸和饱和特性不同，不能直接视为引脚及电气参数完全兼容的替代产品。
