SM1553系列数据总线脉冲变压器VANGUARD ELECTRONICS

　　Vanguard Electronics的SM1553系列数据总线脉冲变压器是专为高可靠性应用设计的，如军事和航空领域的数据总线系统。这些变压器以其卓越的性能和耐用性，满足了严苛的MIL-STD-1553规格要求。以下是SM1553系列的主要特点和规格：

主要特点：

  • 紧凑型设计：低轮廓设计，适合自动贴装，便于集成到紧凑的空间中。

  • 符合MIL-STD-1553规格：确保了与现有军事标准的兼容性。

  • 低热膨胀材料：采用传递模塑封装，减少了由于温度变化引起的性能变化。

  • 耐用的端子处理：锡铅涂层提供了良好的焊接性能和耐腐蚀性。

  • 焊接内部连接：增强了产品的机械强度和电气稳定性。

  • 环境适应性：耐湿、耐震和耐浸水，适用于各种恶劣环境。

电气规格：

  • 宽工作温度范围：从-55°C至+125°C，保证了在极端温度下的正常工作。

  • 宽存储温度范围：从-60°C至+130°C，适用于长期存储。

  • 高绝缘电阻：最小10M欧姆，确保了良好的电气隔离。

  • 高耐电压：1500V AC，持续1分钟，提供了强大的电气保护。

  • 抗焊热能力：能够承受高达265°C的焊热，持续10秒。

　　型号和规格：

Vanguard
P/N		PrimarySecondaryTurns RatioDrQop
max
(%)		 CMR
SM1553-0271-3
1-3		4-8
5-7		1:1
1:0.707		20  50
SM1553-0281-3
1-3		4-8
5-7		1.4:1
2:1		20  50
SM1553-0291-3
1-3		4-8
5-7		1.25:1
1.66:1		20  50
SM1553-0301-3
1-3		4-8
5-7		2.3:1
3.2:1		20  50

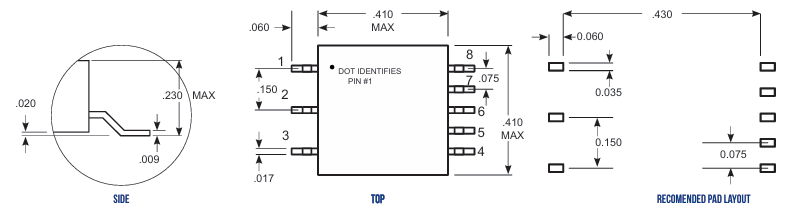

尺寸图：
