Vanguard Electronics共模扼流圈电感器

发布时间：2024-10-09 09:52:35     浏览：625

　　Vanguard Electronics共模扼流圈电感器产品线迎来了重大扩展。新增的 CMN4、CMN6、CMN7、CMN9、SCMN4、SCMN6、SCMN7 和 SCMN9 八个系列。

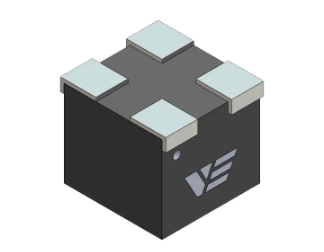

Vanguard共模扼流圈电感器

　　产品特点：

　　专为极端环境设计：这些共模扼流圈电感器专为在苛刻条件下稳定工作而设计，工作频率覆盖 100KHz 至 600KHz+，非常适合基于 GaN、GaS 或 SiC 的电源解决方案，以及传统低频开关电源。

　　紧凑设计：具有低剖面设计，便于自动贴装，满足高冲击和振动环境下的应用需求。

　　多样化尺寸：提供 10 种独特的外壳尺寸，便于客户根据具体设计需求进行定制。

　　宽温工作范围：能在 -55°C 至 125°C 的温度范围内稳定工作。

　　广泛的电感和电流组合：提供市场上最全面的电感和电流额定值组合，满足不同应用需求。

　　快速供货：产品从现货供应到几周内交货，满足紧急需求。

　　高过载能力：电感器的过载电流可达额定电流的 1.5 倍。

　　应用领域：适用于军事、高端工业、极端温度环境、航空航天市场，以及任何需要有效噪声抑制的场合。

　　SCMN系列亮点：

　　MIL-STD-981 标准：设计、制造、测试和认证均符合严格的 MIL-STD-981 标准。

　　型号规格参数：

SeriesInductance Range (mH)DCR (Ohms)Current Rating (A)Grade
CMN40.07 – 10.40.011 – 0.250.48 – 2.70Hi-Rel
CMN60.06 – 10.30.006 – 0.2620.94 – 4.89Hi-Rel
CMN70.07- 10.70.004 – 0.2620.99 – 7.45Hi-Rel
CMN90.09 – 10.60.007 – 0.0761.95 – 8.26Hi-Rel
SCMN40.07 – 10.40.011 – 0.250.48 – 2.70Space
SCMN60.06 – 10.30.006 – 0.2620.94 – 4.89Space
SCMN70.07 – 10.70.004 – 0.2620.99 – 7.45Space
SCMN90.09 – 10.60.007 – 0.0761.95 – 8.26Space
