105883AK-1反激式变压器VANGUARD ELECTRONICS

发布时间：2024-07-26 09:15:31 浏览：2882

　　105883AK-1反激式变压器是由Vanguard Electronics生产的一款电子元件，具有以下特点和规格：

　　1. 电气规格：

　　电感测量频率：从100 KHz到500 KHz。

　　工作温度：所有电气规格在25°C环境下测量。

　　电感：在500 KHz、0.1 VRMS条件下，1-2引脚间的电感为3.30uH±5%。

　　漏感：在相同条件下，当3、4、5、6引脚短路时，1-2引脚间的漏感最大为0.5 uH。

　　匝数比：1-2:3-4:5-6 = 1:1:1。

　　直流电阻(DCR)：1-2和5-6引脚间的直流电阻为6 mOHMS，3-4引脚间的直流电阻为100 mOHMS。

　　绝缘电压：3-4与其他绕组间的绝缘电压为1000 VAC，其他绕组间的绝缘电压为500 VAC。

　　2. 其他特性：

　　材料热等级：155°C。

　　重量：约10g。

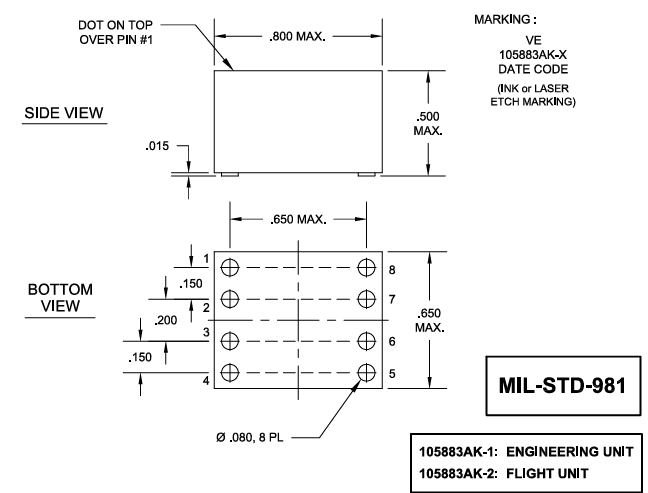

　　尺寸：0.8 × 0.65 × 0.5 英寸。

　　系列：105883AK-X。

　　安装类型：贴片。

　　应用等级：COTS+(Commercial Off-The-Shelf Plus)。

　　初级电感：3.3 μH。

　　漏感：0.5 μH。

　　初级 DCR：0.006 欧姆。

　　次级 DCR：0.1 欧姆。

　　DWV：500, 1000。

　　宽容：±5%。

　　端接类型：铅。

　　端接完成：锡/铅。

　　这款变压器适用于需要反激式转换的应用，具有良好的电气性能和绝缘特性，适用于商业级以上的环境。其设计紧凑，便于集成到各种电子设备中。
