DAC39RF10-SP数模转换器(DAC)TI

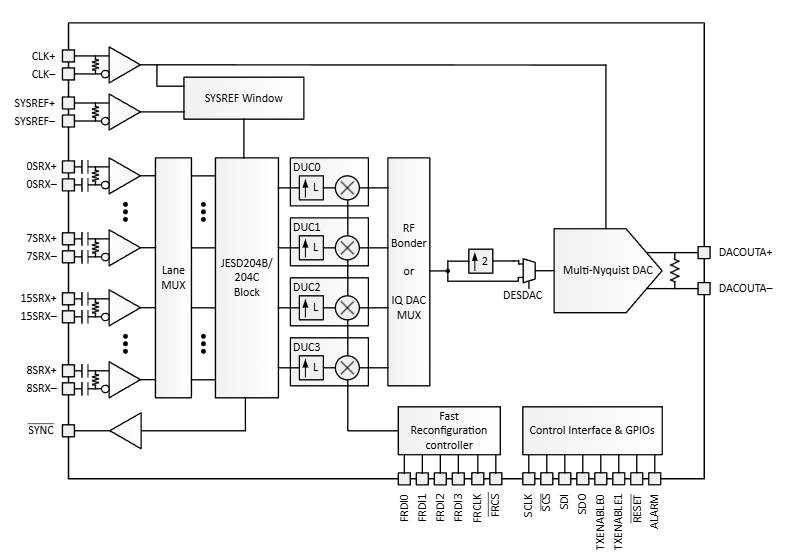

　　DAC39RF10-SP 是TI德州仪器生产的一款具有 16 位分辨率的双通道和单通道数模转换器 (DAC)。以下是该产品的详细介绍：

　　主要特性：

　　分辨率：16 位

　　DAC 通道数：2

　　接口类型：JESD204B、JESD204C

　　采样/更新速率：10400 Msps(双通道)，20800 Msps(单通道)

　　插值选项：提供多种插值倍数，包括 128 倍、12 倍、16 倍、192 倍、1 倍、24 倍、256 倍、2 倍、32 倍、3 倍、48 倍、4 倍、64 倍、6 倍、8 倍、96 倍

　　功耗：典型值为 3800 mW

　　无杂散动态范围：85 dB

　　工作温度范围：25°C 到 25°C

　　应用场景：

　　直接射频采样：能够在超过 10GHz 的载波频率下生成高达 10GHz、7.5GHz 和 5GHz 的信号带宽，支持对 C 带进行直接采样。

　　复数基带信号生成：适用于生成复杂的基带信号。

　　任意波形生成 (AWG)：利用高采样速率和 64 位 NCO 频率分辨率实现。

　　直接数字合成 (DDS)：支持相位相干的跳频。

　　接口和同步：

　　串行接口：符合 JESD204B 和 JESD204C 标准，具有 16 个接收器对，速率高达 12.8Gbps。

　　确定性延迟和多器件同步：通过使用 SYSREF 实现。

　　其他特性：

　　超高速：适用于需要极高数据速率的应用。

　　建筑电流源：确保稳定可靠的电流输出。

　　引用类型：支持分机和整数类型。

　　DAC39RF10-SP 是一款适用于高性能射频和通信系统的高速数模转换器，能够满足复杂信号生成和处理的需求。
