SN74ALVC164245电平转换收发器TI德州仪器

发布时间：2024-07-31 09:14:51     浏览：1191

　　SN74ALVC164245电平转换收发器是由TI德州仪器(Texas Instruments，简称TI)生产的一款高性能16位(八路双电源)同相总线收发器。该设备设计用于在不同的电压环境下实现电平转换，支持从2.5V到3.3V或从3.3V到5V的转换。

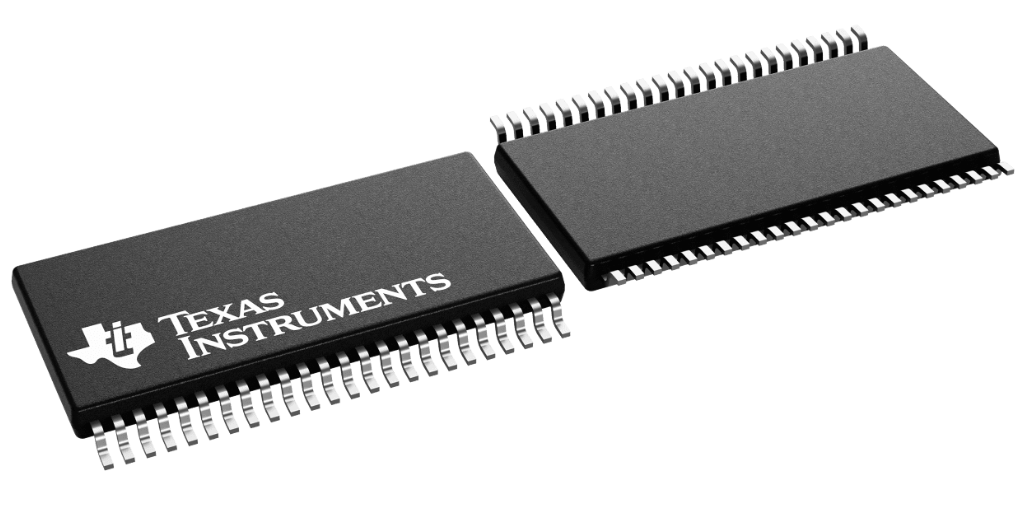

SN74ALVC164245电平转换收发器TI德州仪器

　　基本参数和特性：

　　电源轨配置：设备包含两个独立的电源轨，A端口的VCCA支持2.5V和3.3V，而B端口的VCCB支持3.3V和5V。

　　工作电压范围：A端口支持1.65V至3.6V，B端口支持3.3V和5V。

　　最大数据传输速率：高达400Mbps。

　　三态输出：支持高、低、高阻抗三种输出状态。

　　ESD保护：提供2000V HBM和200V MM的ESD保护。

　　传输延迟时间：在3.3V时，最大tpd为5.8ns。

　　输出驱动能力：在3.3V时，输出驱动能力为±24mA。

　　符合标准：符合JESD17标准，闭锁性能超过250mA。

　　应用领域：

　　通信设备：用于数据传输和接口电平转换，如路由器、交换机、调制解调器等。

　　工业控制：用于数据传输和接口电平转换，如PLC、DCS、传感器等。

　　汽车电子：用于CAN总线和其他数据传输接口。

　　消费电子：用于高速数据传输和接口电平转换。

　　其他应用：适用于电子销售点、打印机及其他外围设备、电机驱动器、无线和电信基础设施、可穿戴健康与健身设备等。

　　特点与优势：

　　高速、低功耗和低电压操作：使得设备在各种应用中都能表现出色。

　　宽范围的工作电压支持：提供了更大的灵活性和适应性。

　　ESD保护：确保了设备在恶劣环境下的稳定性和可靠性。

　　强大的输出驱动能力和快速的传输延迟时间：保证了高效的数据传输。
