FS1404-2500-AL μPOL DC-DC电源模块TDK

发布时间：2024-08-08 09:12:14     浏览：1136

　　FS1404-2500-AL μPOL DC-DC电源模块是由TDK公司生产的一款高效微负载点(uPOL™)电压调节器。该模块集成了脉宽调制(PWM)控制器、MOSFET、电感和电容器，形成了一个紧凑且精确的调节器系统。其低调的封装设计使得它适合于使用标准表面贴装设备的自动化组装。

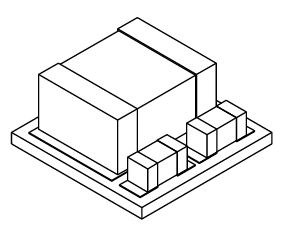

FS1404-2500-AL μPOL DC-DC电源模块TDK

　


Part numbers
VouT250 devices on a reel4000 devices ona reel
2.5FS1404-2500-ASFS1404-2500-AL
3.3FS1404-3300-ASFS1404-3300-AL


　主要特性：

　　µPOL™封装：包括输出电感。

　　小尺寸：3.3mm x 3.3mm x 1.5mm。

　　连续4A负载能力。

　　即插即用：无需外部补偿。

　　可编程操作：使用I2C串行总线(快速模式和快速模式+)。

　　预设输出电压：2.5V或3.3V。

　　宽输入电压范围：2.5V输出电压为4.5-16V，3.3V输出电压为6-16V。

　　使能输入：可编程欠压锁定(UVLO)电路。

　　开漏电源-良好指示。

　　内置保护功能：包括预偏置启动、软启动保护、过压保护、热补偿过流保护与hiccup模式、热关机与自动恢复。

　　工作温度范围：从-40°C到+125°C。

　　环保：无铅无卤，符合欧盟指令REACH和RoHS 6。

　　应用领域：

　　存储应用

　　电信和网络应用

　　工业应用

　　服务器应用程序

　　分布式负载点电源架构

　　计算外围电压调节

　　通用DC-DC转换

相关推荐：

TDK μPOL电源模块替代方案

TDK超小型负载点μPOL DC-DC转换器

注：TDK μPOL™嵌入式DC-DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询立维创展。
