UDXS1212A0X3-SRZ非隔离式DC-DC转换器ABB(OmniOn power)

发布时间：2024-08-08 09:08:22     浏览：748

　　UDXS1212A0X3-SRZ是ABB(OmniOn Power)生产的一款非隔离式DC-DC转换器，该产品属于MicroDlynx系列，并具备多个显著特性和功能。

UDXS1212A0X3-SRZ非隔离式DC-DC转换器ABB(OmniOn power)

Device CodeInput Voltage
tange  		 outPut Voltaaeoutput  Current  On/Off  Logic  SequencingOrdering Code

UDXS1212A0X3-SRZ4.5-14.4Va0.57-5.5Vde12AX2NegativeNo150026732
UDXS1212AOX43-SRZ4.5-14.4Va0.51-5.5Vd12AX2PositiveNo150033767

　　首先，这款转换器具有两个12A的数字双输出，能够提供高达24A的总输出电流，非常适合需要高电流输出的应用场景。其输入电压范围广泛，从4.5Vdc到14.4Vac，能够满足不同设备的供电需求。同时，输出电压可从0.51Vdc到5.5Vdc编程设定，通过外部电阻或PMBus控制进行精确调节。

　　在控制方面，UDXS1212A0X3-SRZ支持PMBus协议的数字接口，允许用户通过该接口对模块进行控制和监控。此外，它还具备远程开关机功能、过流保护和过温保护功能，确保设备在异常情况下能够安全稳定运行。

　　产品的Tunable LoopTM特性允许用户优化转换器的动态响应，以匹配负载需求，同时减少输出电容的使用量，降低成本和电路板面积。这对于追求高效能和紧凑设计的系统来说是非常有吸引力的。

　　在设计上，UDXS1212A0X3-SRZ采用了成本效益高的开放式框架设计，尺寸小巧(20.32 mm x 11.43 mm x 8.5 mm)，便于在各种应用中集成。同时，它符合RoHS、REACH和IPC-9592等国际标准，确保产品的环保性和可靠性。

　　综上所述，UDXS1212A0X3-SRZ是一款功能强大、性能优越的非隔离式DC-DC转换器，适用于分布式电源架构、中间总线电压应用、电信设备、服务器和存储设备、网络设备以及工业设备等多种领域。

更多OmniOn Power 相关产品信息可咨询立维创展。

上一篇: APD12N0.2-0.1-C0-P高压DC-DC电源模块SDS

下一篇: FS1404-2500-AL μPOL DC-DC电源模块TDK

推荐资讯

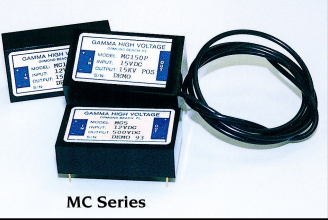

  • Gamma/APD/SDS高压电源模块对比及选型
