PDT012A0X3-SRDZ非隔离式DC/DC转换器ABB(OmniOn Power)

发布时间：2024-05-30 09:12:32     浏览：1313

　　PDT012A0X3-SRDZ是由OmniOn Power生产的非隔离式DC/DC转换器，属于12A数字PicoDLynxTM功率模块系列。这款转换器设计用于在广泛的输入电压范围内(3Vdc至14.4Vdc)工作，并能够提供精确调节的输出电压，范围从0.45Vdc至5.5Vdc，可通过外部电阻和PMBus控制进行编程。

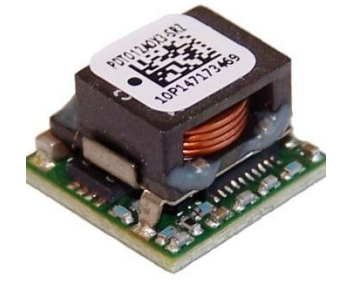

PDT012A0X3-SRDZ非隔离式DC/DC转换器ABB(OmniOn Power)

Device CodeInput Voltage Output Voltage
   Pange		Output
Current		On/of
Logie		Sequencing Ordering Code
PDTO12A0X3-SRZ
PDTO12A0X3-SRDZ
PDT012A0X43-SRZ
PDTO12AOX43-SRDZ		3-14.4V
3-14.4V
3-14.4V
3-14.4Va		045-55Va
045-55V
045-5.5Va
045-5.5Va		12A
12A
12A
12A		Negative
Negative
Positive
Positive		Yes
Yes
Yes
Yes		CC109159661
CC109168836
CC109159678
CC109168844

　　该模块的主要功能包括：

　　- 使用PMBus协议的数字接口，便于控制和监视。

　　- 远程开/关功能。

　　- 可调输出电压，用户可以根据需要进行调整。

　　- 过电流和过温保护，确保设备安全运行。

　　- 可调回路功能，允许用户优化转换器的动态响应，以匹配不同的负载需求，减少输出电容，从而节省成本和PCB面积。

　　应用领域包括：

　　- 分布式电源架构

　　- 中间总线电压应用

　　- 电信设备

　　- 服务器和存储应用

　　- 网络设备

　　- 工业设备

　　特性方面，PDT012A0X3-SRDZ符合多项环保和安全标准，包括RoHS、REACH指令，以及UL、CSA和DIN VDE的安全认证。它还具有以下特点：

　　- 兼容无铅或SnPb回流焊接环境。

　　- 符合IPC-9592标准。

　　- 宽工作温度范围，从-40°C至105°C。

　　- 小尺寸设计，体积为12.2毫米x 12.2毫米x 8.5毫米。

　　- 通过ISO 9001和ISO 14001认证的生产设施，确保产品质量和环境管理。

更多OmniOn Power 相关产品信息可咨询立维创展。
