EZ-PT86-AL-TP半刚性同轴电缆EZ Form

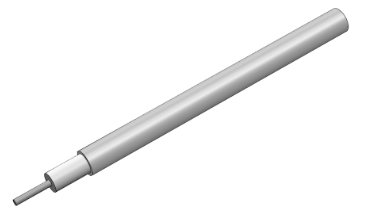

  EZ-PT86-AL-TP是一款高性能的同轴电缆,专为高频应用设计。以下是该电缆的详细介绍:

  组成与尺寸:

  外导体: 采用半刚性镀锡铝材料,提供了良好的屏蔽效果和耐用性。

  中心导体: 使用SPC(固体铜包铝)材料,直径为0.0226in。

  电介质: 含有氟聚合物,直径为0.0660in,提供了优异的电气性能。

  总外径: 电缆的总外径为0.0860in。

  频率范围与衰减:

  频率范围: 从0.5GHz到18.0GHz,适用于广泛的射频和微波应用。

  衰减数据: 提供了详细的衰减数据,例如在0.5GHz时衰减为14db,而在10.0GHz时衰减为65db,这些数据有助于在设计时进行精确的信号损失计算。

  电气特性:

  阻抗: 标称阻抗为50.0Ω,阻抗裕量为±2.5Ω,确保了良好的匹配性。

  传播速度: 78.00%,意味着信号在电缆中的传播速度较快。

  屏蔽效果: 大于165db,提供了极佳的抗干扰能力。

  耐压与工作电压: 耐压为5000 VRMS(60Hz下),连续工作电压为2000 VRMS,确保了电缆的安全运行。

  机械特性:

  内折弯半径: 最小为0.250 in,表明电缆具有一定的柔韧性。

  重量: 每100英尺重1.40lbs,轻便且易于安装。

  温度范围:

  最低与最高温度: 从-55°C到+125°C,适用于极端环境条件。

  其他特性:

  EZForm半刚性固相电缆: 具有独特的含氟聚合物电介质,几乎不需要温度相变,避免了“特氟龙膝关节效应”。

  符合RoHS规范: 表明电缆不含有害物质,对环境友好。

  相位稳定: 在温度变化下保持相位稳定性,适用于对相位敏感的应用。

  总结来说,EZ-PT86-AL-TP同轴电缆是一款适用于高频、高温和恶劣环境的电缆,具有优异的电气性能、屏蔽效果和机械强度,非常适合于需要高可靠性和精确信号传输的应用。
