EZ-PT86-AL-SP相位稳定0.086半刚性同轴电缆EZ Form

发布时间：2024-05-10 09:22:03     浏览：608

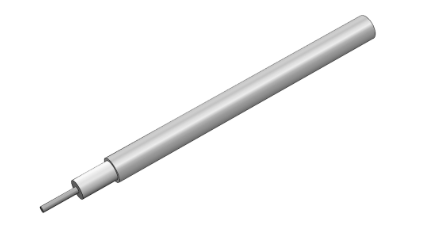

　　EZ-PT86-AL-SP相位稳定0.086半刚性同轴电缆EZ Form是一款专为高相位稳定性且几乎不需要温度相变的应用而设计的电缆。以下是该电缆的详细介绍：

　　1. 型号与规格：

　　- 电缆型号：EZ-PT86-AL-SP

　　- 规格：0.086英寸的半刚性同轴电缆

　　2. 导体与介质：

　　- 中心导体直径：0.0226英寸，采用SPC材料

　　- 外导体：半刚性镀银铝材料，提供优良的屏蔽效果(>165分贝)

　　- 电介质：采用含氟聚合物，没有典型的"特氟龙膝关节效应"，并且提供出色的电气性能

　　3. 电气性能：

　　- 标称阻抗：50.0 Ω，阻抗裕量：±2.5 Ω

　　- 传播速度：78.00%，保证信号快速传输

　　- 最大工作频率：66GHz，覆盖广泛应用场景

　　- 在不同频率下(如0.5GHz、1.0GHz等)，电缆的衰减、功率容量等性能均有详细列出

　　4. 机械特性：

　　- 内折弯半径(最小)：0.250英寸，便于某些场景下的安装和使用

　　- 重量：每100英尺1.40磅，提供了较好的轻便性和便携性

　　5. 工作环境：

　　- 工作温度范围：-55摄氏度至+125摄氏度，适应多种环境条件

　　- 符合RoHS规范，确保环保和安全性

　　6. 相位稳定性：

　　- 该电缆特别强调了其相位稳定性，以满足对相位控制要求较高的应用场景。


衰减
频率DB / 100 FT 典型值
0.5 GHz14 db
1.0 GHz20 db
5.0 GHz45 db
10.0 GHz65 db
18.0 GHz93 db
功率
频率瓦 CW @ 20 °C（最大值）
0.5 GHz300 W
1.0 GHz235 W
5.0 GHz105 W
10.0 GHz73 W
18.0 GHz54 W

相关推荐：

EZ Form延迟线

EZ Form同轴电缆

EZ Form半刚性电缆MIL-DTL-17 QPL

EZ Form Cable TPC电线电缆

更多EZ Form 电缆相关产品信息可咨询立维创展。
