EZ-62-18-TP半刚性同轴电缆EZ Form

发布时间:2024-05-28 09:09:49     浏览:1605

 EZ-62-18-TP半刚性同轴电缆EZ Form

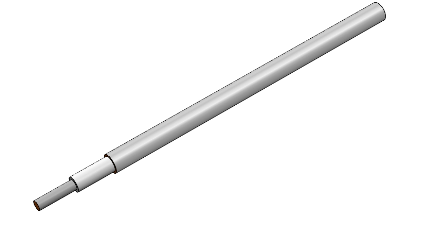

EZ-62-18-TP型.062”同轴电缆是EZ Form一种直径为0.0620英寸、标称阻抗为18Ω的半刚性铜线。其主要特性包括:

  - 尺寸: 中心导体直径0.0320英寸,介电直径0.0490英寸,导体外径0.0620英寸。

  - 材料: 中心导体为SPCW公司生产,介电材料为聚四氟乙烯,外导体为铜,外导体镀覆材料为锡,符合RoHS规范。

  - 机械特性: 工作温度范围-55至+125摄氏度,最小内弯折半径0.125英寸,重量0.90克每100英尺。

  - 电气特性: 标称阻抗18.0Ω,阻抗偏差±3.0Ω,衰减69.50%,屏蔽效果>165分贝,耐压2000VRMS在60Hz,连续工作电压800VRMS,最大工作频率65GHz。

  衰减(dB/100 FT @频率):

  - 0.5千兆赫兹: 32.3 分贝

  - 1.0千兆赫兹: 44.7 分贝

  - 2.0千兆赫兹: 63.9 分贝

  - 5.0千兆赫兹: 99 分贝

  - 10.0千兆赫兹: 144 分贝

  - 18.0千兆赫兹: 199 分贝

  - 26.5千兆赫兹: 240 分贝

  - 30.0千兆赫兹: 263 分贝

  - 40.0千兆赫兹: 302 分贝

  - 50.0千兆赫兹: 400 分贝

  功率(瓦 CW @20℃):

  - 0.5千兆赫兹: 66.5 瓦

  - 1.0千兆赫兹: 47.1 瓦

  - 2.0千兆赫兹: 31.8 瓦

  - 5.0千兆赫兹: 20.5 瓦

  - 10.0千兆赫兹: 13.9 瓦

  - 18.0千兆赫兹: 10.7 瓦

  - 26.5千兆赫兹: 8.8 瓦

  - 30.0千兆赫兹: 8.0 瓦

  - 40.0千兆赫兹: 6.8 瓦

  - 50.0千兆赫兹: 6 瓦

  该电缆适用于各种环境条件下的高质量信号传输应用,建议保存在原包装中,并储存在干燥的室温或较凉爽的环境中。
