BNC 866-M紧凑型频率合成器

发布时间：2024-05-24 09:34:10     浏览：834

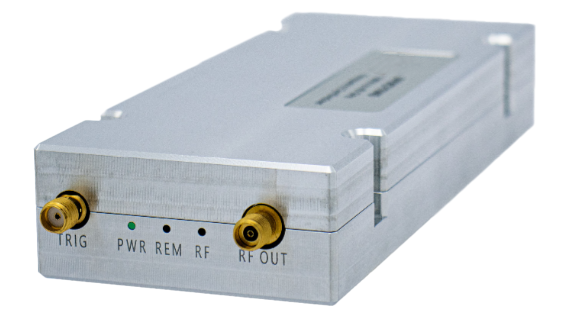

866-M紧凑型频率合成器BNC

　　866-M紧凑型频率合成器BNC是一款高性能的频率合成器，具有以下特点：

　　1.频率范围与输出功率：频率范围为1 MHz至40 GHz，输出功率范围为-10至25 dBm。

　　2.性能参数：开关时间85 μs，相位噪声在1 GHz载波20 kHz偏移时为-145 dBc/Hz，在10 GHz载波时为-125 dBc/Hz。频率分辨率为1 mHz，相位分辨率为0.1°，功率分辨率为0.5 dB。频率精度校准为±30 ppb，温度稳定性在±100 ppb以内。

　　3.物理特性与连接性：紧凑的尺寸(6.5 x 2.4 x 1英寸)，重量约1.3磅，功耗约20 W，被动冷却。具备以太网连接器，支持图形软件或SCPI指令控制。

　　4.功能与应用：支持1 GHz和100 MHz外部基准电压源，可形成多通道相位相干源。适用于雷达、电子战、波束成形和量子计算等需要多通道相位控制的应用。

　　5.特征应用：小尺寸法兰安装模块，支持连续波和脉冲调制，低功耗，低相位噪声，多通道可配置/级联，相位相干，系统时钟源。适用于雷达信号生成和测试、量子计算中的RF LO、电子战和光谱学等领域。

规格参数：

通道数1（可与其他 866-M 连接，用于多通道相位相干源）
频率范围1 MHz 至 40 GHz
频率分辨率0.001赫兹
输出功率-10 至 +25 dBm（参见功率图）
开关速度500 μs（选件 FS 为 85 μs）
参考输入100 兆赫、1 千兆赫
参考输出100 兆赫、1 千兆赫
遥控（SCPI v1999），以太网
尺寸（宽 x 长 x 高），重量2.36 x 5.9 x 1.02 英寸 [60 x 150 x 26 毫米]，~1.3 磅 [≤0.6 千克]，
包括连接器：3.74 x 6.5 x 0.95 英寸 [60 x 165 x 26 毫米]
电源24 VDC（包括交流适配器）

相关推荐：

BNC 855B-54多通道射频/微波信号发生器

Berkeley Nucleonics (BNC)脉冲和延迟发生器产品介绍

BNC525六通道数字延迟/脉冲发生器

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。立维创展代理分销BNC产品，欢迎咨询。
