BNC 855B-54多通道射频/微波信号发生器

发布时间：2023-12-11 10:22:45     浏览：846

　　855B-54 型是一系列相位相干、多通道、超快速开关和超低相位噪声信号发生器，频率范围高达 20、40 和 54 GHz。它非常适合各种应用，这些应用需要良好的信号质量、准确和宽的输出功率范围，以及所有通道之间非常稳定的相位相干性。出色的相位噪声与良好的杂散、谐波抑制和可选的 15 μs 前沿开关速度相结合。

　　高稳定性 OCXO 基准电压源提供出色的频率精度和稳定性。该发生器接受各种外部基准电压源，包括常用的 10 MHz 和 100 MHz 外源电压源，用于实现更高相位同步，以及 1-250 MHz 范围内的灵活基准电压源选择，适用于具有客户或系统特定参考频率的应用。此外，855B-54 型还具有一对 BNC 专用高频 CLK 端口(3 GHz，一个输入和一个输出)，可在多个 855B-54 型仪器的输出之间实现出色的相位同步。

　　855B-54 型采用 19 英寸 2U(1 至 4 个通道)机架式模块形式。它可以通过基于 PC 的 GUI 软件直观地控制。此外，该仪器还提供各种通信接口，如USB、LAN或GPIB。每个接口都允许使用 SCPI 1999 命令集轻松快速地进行通信。可以从任何主机系统快速实现对仪器的远程控制。客户提供的应用程序编程接口(API)或Matlab，Labview，C++和其他商用工具的编程示例使控制实现非常简单。

应用：

  • ATE

  • 变频器LO


特征：

  • 相位相干

  • 快速开关时间低至 5 μs

  • FM、啁啾、脉冲

  • 内部 OCXO，外部变量参考

  • 单直流电源


规格：

通道数

最少： 1

最多： 4

频率范围

最小： 10 MHz / 9 kHz

最大：54 GHz

分辨率典型值：<0.001 Hz
相位调整范围

最小：0 度

最大：360度

相位分辨率0.1度

开关速度（扫描模式）

CW模式

扫描/列表模式

1.5 毫秒

500微秒

5微秒

开关速度

CW模式

扫描/列表模式

1.5 毫秒

500微秒

5 微秒 / 15 微秒

热漂移0.015 dB/°摄氏度


连接：

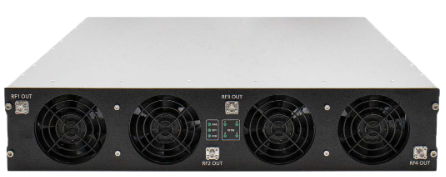

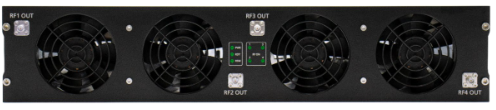

前面板 （19“ 2 HU）


  • 射频输出：1.85/2.4 mm 母头

  • 外部脉冲调制输入：BNC 母头

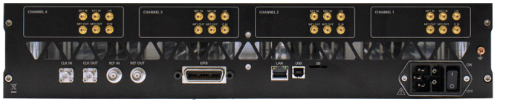

后面板 （19“ 2 HU）


  • 高稳定性基准输入（CLK IN，3 GHz）：SMA 母头

  • 高稳定性基准输出（CLK OUT，3 GHz）：SMA母头

  • 多用途输出（FUNC OUT）：BNC母头

  • 触发输入 （TRIG IN）：BNC 母头

  • 参考输出 （REF OUT）：BNC 母头

  • 基准输入 （REF IN）：BNC 母头

  • GPIB：IEEE-4888.2,1987，带听和说（可选）

  • USB 2.0 设备

  • LAN连接：RJ-45

  • 保险丝 （3.15 A）

  • 100-240V交流电源插头

  • 电源开关

高隔离外壳 19“ 2HU（包括机架安装套件）


更多Berkeley Nucleonics Corporation (BNC) 品牌产品可咨询立维创展。
