Berkeley Nucleonics Model 825：超低相位噪声射频信号源

发布时间：2025-02-20 09:04:34     浏览：2571

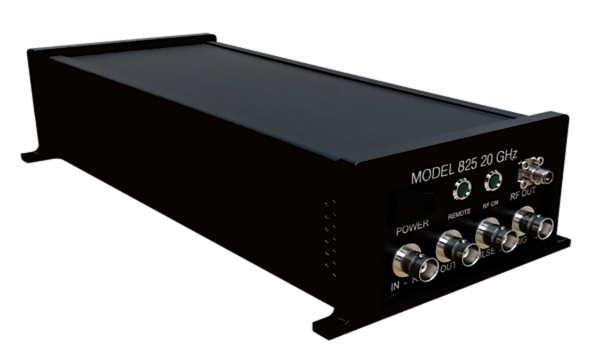

　　Model 825 是一款高性能的超低相位噪声射频信号源合成器，由 Berkeley Nucleonics Corporation 生产。以下是其主要特点和功能：

　　主要特点

　　频率范围：8 kHz 至 20 GHz。

　　快速切换：标准切换速度为 200 微秒，可选配的快速切换(FS)选项可将切换速度降至 5 微秒。

　　低相位噪声：在 1 GHz 连续波信号下，1 kHz 偏移时相位噪声为 -120 dBc/Hz，20 kHz 偏移时为 -130 dBc/Hz，10 MHz 偏移时为 -155 dBc/Hz。

　　调制功能：支持脉冲调制、啁啾调制。

　　高精度和稳定性：内部采用 OCXO(温度补偿石英振荡器)，提供高精度和稳定性。

　　多通道配置：单通道版本可配备触摸屏显示器或 1U 19 英寸机架式版本，多通道版本(2、3 或 4 通道)则封装在 19 英寸 1U 机架式机箱中。

　　远程控制：支持 SCPI v1999 标准，可通过以太网、USB 和可选的 GPIB 接口进行远程控制。

　　输出功率：0 至 +18 dBm。

　　应用场景

　　Model 825 适用于多种应用场景，包括：

　　自动化测试环境(ATE)。

　　变频器的本振(LO)。

　　电信和卫星通信。

　　研发量子计算机。

　　技术规格

　　分辨率：频率分辨率为 0.01 Hz。

　　精度：100 ppb。

　　输出功率范围：0 dBm 至 +18 dBm，可设置范围为 -10 dBm 至 +23 dBm。

　　谐波和杂散性能：在不同频率段内，谐波和杂散性能表现优异。

　　尺寸和重量：1U 机架式版本尺寸为 16.85 英寸 x 18.27 英寸 x 1.73 英寸(428 x 464 x 44 毫米)，重量为 22 磅(约 10 公斤)。

　　优势

　　快速控制端口(FCP)：能够实现非常快速的频率和幅度切换。

　　高相位相干性：多通道版本中，所有通道都锁定在单个参考源上，确保了通道间的高相位相干性。

　　Model 825 是一款适用于实验室和生产设施中需要高性能仪器的理想选择。

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。立维创展代理分销BNC产品，欢迎咨询。
