LSJ74,SST74超低噪声单P通道晶体管Linear Systems

  LSJ74和SST74是单P通道超低噪声晶体管,适用于音频和声学应用。它们具有以下显著的技术特性:

  1. 超低噪声水平:在1kHz条件下,表现出极低的噪声水平,适用于对信噪比要求高的应用。

  2. 高增益:LSJ74的典型Gis为22mS,可有效放大信号。

  3. 高输入阻抗:减少信号源与晶体管之间的信号损失,提高信号传输效率。

  4. 低电容:减少高频应用中的失真和相位偏移。

  此外,这些晶体管还具备其他重要的电气特性:

  1. 最大限制评级:在不同温度下有相应的最大允许工作温度和功耗限制。

  2. 击穿电压:具有高的栅极到漏极击穿电压,提高在高电压环境中的稳定性。

  3. 漏电流与栅极电流:在规定条件下的漏电流和栅极电流限制有助于确保其稳定、可靠的工作。

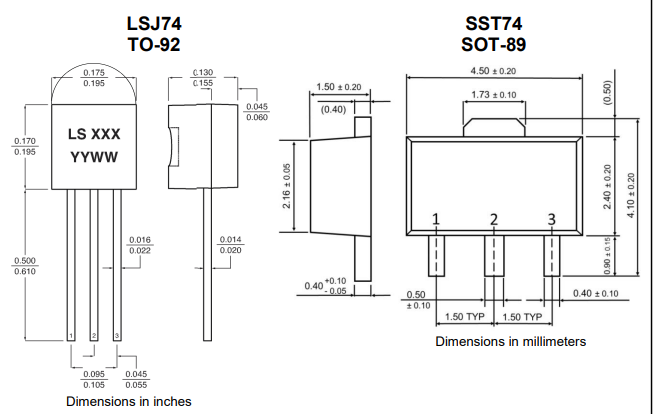

  LSJ74和SST74可在TO-92和SOT-89封装形式中获得,并提供裸片形式。它们是东芝2SJ74的直接替代品,适用于超低噪声音频/声学应用。

SYMBOLCHARACTERISTICMINTYPMAXUNITS  CONDITIONS
BVgpSGate to Drain Breakdown Voltage25

V  Vos =0V,lg=100μA
VastoFFGate to Source Pinch-off Voltage0.15
2  Vos=-10V,lo=-0.1μA
lDssDrain to Source Saturation
Current
LSJ74A2.6
6.5mA  Vpg=-10V,Vgs=0V
LSJ74B6
-12
LSJ74C-10
20
LSJ74D-17
-30
lgGate Operating Current
50
pA  VoG=-10V,lo=-1mA
gssGate to Source Leakage Current

1nA  Vos =25V,Vps =0V
GissFull Conductance Transconductance822
mS  VoG=-10V,Vcs=0V,f=1kHz
enNoise Voltage
1.9
nV/VHz  Vos=-10V,lo=-2mA,f=1kHz
  NBW=1Hz

4
  Vos=-10V,lo=-2mA,f=10Hz
  NBW=1Hz
CissCommon Source Input Capacitance
105
pF  Vos=-10V,Vcs=0V,f=1MHz
CRSCommon Source Reverse Transfer Cap
32
  Vos=-10V,lo=0A,f=1MHz
