CS-034-040.0M晶体谐振器Connor-Winfield
发布时间:2024-05-06 09:17:05 浏览:2869

Connor-Winfield CS-034-040.0M晶体谐振器是一款基本的、at切割的40MHz石英晶体谐振器,采用3.2x2.5mm表面安装封装。该型号被设计用于合成器应用中作为参考晶体。以下是其主要特点:
- 频率:40.0兆赫
- 频率稳定性:+/-50 ppm
- 温度范围:-40 ~ 85℃
- 封装形式:表面贴装
- 包装方式:胶带和卷轴包装
- 环保标准:符合RoHS标准,无铅设计
规格参数:
| Electrical Specifications | |||||||
| Paramete | Minimum | Nominal | Maximum | Units | Notes | ||
| Output Frequency | 40.0 | MHz | |||||
| Operation Mode | Fundamenta | ||||||
| Cut | AT Cu | ||||||
| Frequency Calibration (@25±3 | ℃)-30 | 30 | ppm | ||||
| Frequency Stability vs.lemp | 50 | = | 50 | Dpm | |||
| Operating Temperature Range | -40 | 85 | *C | ||||
| Load Capacitance:(CL | 10 | pF | |||||
| Equivalent Series Resistance | 25 | Ohms | |||||
| Drive Leve | 100 | uW | |||||
| Insulation Resistance | 500 | = | Mohm | 100 Vdc | |||
| Aging | ±3 | ppm/Year | |||||
| Package Characteristics | |||||||

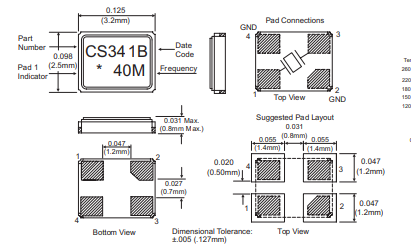

| Package Storage Temperature: | Hermetically -55 | sealed ceramic | 3.2x2.5mm 125 | SMD | Package. C | ||
| Ordering Information: | CS-034-040.0M | ||||||
