BNC875多通道矢量信号发生器

发布时间：2024-04-09 10:47:17     浏览：727

　　BNC875多通道矢量信号发生器(VSG)是一款功能强大的设备，提供了广泛的频率范围、超快速的开关速度和高性能的内部I/Q调制器。它具有以下主要特征和应用：

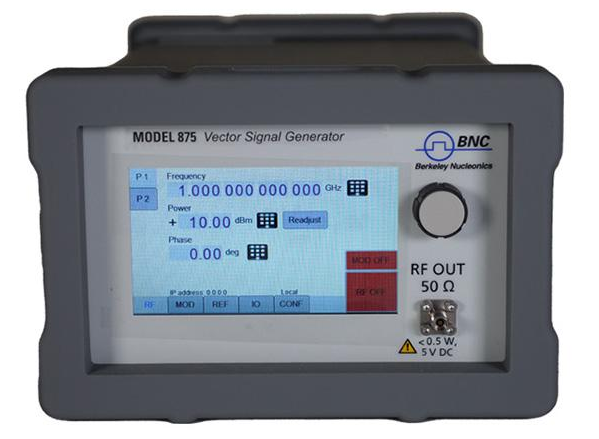

BNC875多通道矢量信号发生器

　　特征：

　　1. 出色的相位噪声：提供非常低的相位噪声，保证信号质量。

　　2. 快速控制端口：可以通过快速控制端口实时传输数据，增加灵活性。

　　3. 超快速开关：具备高达200ns的开关速度，适用于快速频率扫描、啁啾、脉冲内调制等需求。

　　4. 超高I/Q数据速率，深度内部存储器：内部存储器容量大、数据传输速率高，支持复杂的调制方案。

　　5. 宽带线性啁啾：支持广泛的啁啾模式，适用于多种信号仿真场景。

　　6. 支持多种调制方式：包括问号调制、FSK、MSK、PSK等，适用于不同应用需求。

　　应用：

　　1. 任意I/Q波形：可以生成各种自定义的I/Q波形，适用于多种情况下的信号发生需求。

　　2. 雷达信号仿真(PDW/EW)：支持脉冲描述符词(PDW)数据格式，可用于雷达信号仿真和电子战等应用。

　　3. 接收机测试：可用于测试接收机的灵敏度和性能。

　　4. 航空电子调制仿真：适用于航空电子调制领域中的信号生成和仿真需求。

　　5. 脉冲描述符词敏捷性：支持快速切换和处理脉冲描述符词，满足复杂信号处理需求。

　　6. 移动无线电芯片(多标准)：适用于移动通信领域对多种无线标准的测试和研发。

　　7.IEEE 802.11 a/b/g 测试与研发：支持IEEE 802.11系列标准的测试和研发需求。

　　8. MIMO(多输入、多输出)：可用于多输入多输出系统的信号生成和测试。

　　规格：

频率

875-4：10 MHz 至 4 GHz

875-6：10 MHz 至 6 GHz

875-12：10 MHz 至 12 GHz

875-20：10 MHz 至 20 GHz

875-40：10 MHz 至 40 GHz

分辨率

 0.001赫兹

输出功率

-50 至 +20dBm（-90dBm 可选）

开关速度

<500us（<2 us，带选件 UFS）

相位噪声 （ 1 GHz ）

10 Hz 时：-87 dBc/Hz [-100 dBc/Hz，可选 LN]

1 kHz 时：-130 dBc/Hz

（20 kHz）时：-145 dBc/Hz

（100 kHz）时：-150 dBc/Hz

遥控

 以太网、USB 和可选 GPIB （SCPI v1999）

调制

I/Q、脉冲、模拟调制

席卷

复杂列表

引用输入

10 MHz 或 5 MHz 至 250 MHz 可变（可选 VREF）

引用输出

10兆赫/100兆赫

台式尺寸（宽 x 长 x 高）

6.77“ x 11.412” x 4.12“ [172 x290 x 105mm]（包括连接器）

重量

6.0磅。（8.0磅运费）

机架安装尺寸（宽 x 长 x 高）

2U 17.5“ x 24” x 3.5“ [444 x 610 x 88mm]（包括连接器）

重量

40.0磅。（42.0磅运费）

相关推荐：

BNC 855B-54多通道射频/微波信号发生器

Berkeley Nucleonics (BNC)脉冲和延迟发生器产品介绍

BNC525六通道数字延迟/脉冲发生器

更多Berkeley Nucleonics (BNC)相关产品信息可咨询立维创展。


上一篇: SMP120系列单输出空间DC-DC电源转换器Interpoint

下一篇: Renesas瑞萨RL78/G24微控制器MCU

推荐资讯

  • Bird射频数字空气负载

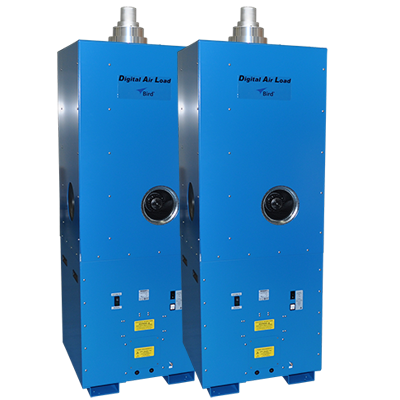

    Bird射频数字空气负载 2022-08-15 17:08:16

    Bird射频​的DA系列数字空气射频负载是种强制性空气冷却负载，提供了一个完全单独和便捷的形式来消耗大量的模拟或数字射频功率。

  • MTI Instruments MicroTrak4：1D激光位移传感器

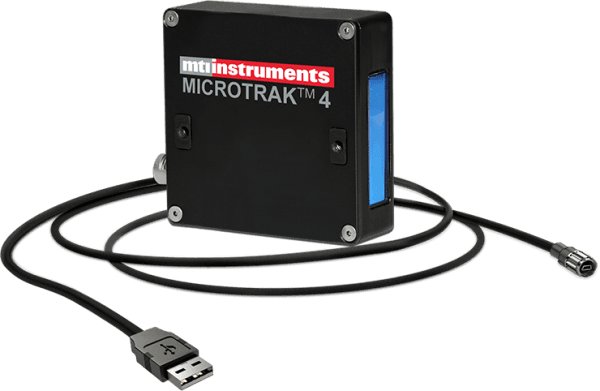

    MTI Instruments MicroTrak4：1D激光位移传感器 2021-05-27 17:05:34
