DEI5090线路驱动器

发布时间：2024-03-14 09:51:30     浏览：1195

　　DEI5090线驱动器是一种CMOS集成电路，专门设计用于直接驱动ARINC 429航空电子设备的串行数字数据总线。该器件能够将TTL/CMOS串行输入数据转换为ARINC总线所需的三电平RZ双极性差分调制格式。

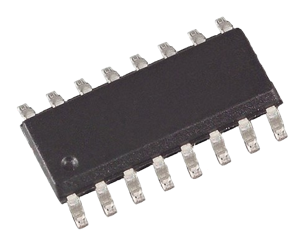

DEI5090线路驱动器

其特点如下：

　　1. 支持+3.3V单电源供电，片内产生+5V和-5V，4KV HBM ESD保护。

　　2. TTL/CMOS至ARINC 429线路驱动器，支持5V/3.3V逻辑电平输入。

　　3. 集成双极性倍压器，仅需4个外部电容即可工作。

　　4. 可采用HI (100KBS)或LOW (12.5KBS)速度操作选择输出压摆率，无需外部定时电容器。

　　5. 能够驱动满负荷的ARINC设备。

　　6. 输出电阻可选为5欧姆或37.5欧姆。

　　7. 工作温度范围可选择工业级(-55至+85°C)或扩展级(-55至+125°C)。

　　8. 封装类型为16L SOICN或16L 4x4mm QFN(RoHS兼容)。

　　基本属性包括温度范围为-55°C至+125°C，产品封装为16 SOIC NB G，通道数为1，电源范围为+/-3.3V，停产年限为10年，霍尔特X-Ref为HI-8596。

　　总体而言，DEI5090线驱动器具有先进的特性和稳定的性能，适用于驱动ARINC 429航空电子设备的串行数字数据总线，同时提供了灵活的逻辑电平兼容性和多种工作环境下的可靠性。

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。
