BNC 870A单通道或多通道信号发生器

发布时间：2024-03-11 09:28:23     浏览：1130

 BNC 870A 型信号发生器是 Berkeley Nucleonics 的新型解决方案，可在 100 kHz 至 54 GHz 范围内提供超高敏捷性和超低相位噪声。该装置提供重新设计的触摸屏界面，使仪器的前面板控制直观而高效。输出级滤波包括用于信号管理的新方法，可产生出色的谐波和最小的杂散输出。标准单元提供低至 500 μs 的开关速度，快速开关 (FS) 选项允许用户进一步将开关速度降低到极高的 15 μs。870A 型可通过以太网、USB 或 GPIB 连接，非常适合实验室、生产或研究等各种应用。

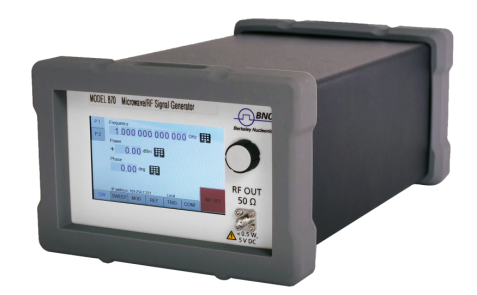

BNC 870A单通道或多通道信号发生器

870A 型提供 1、2、3 或 4 通道配置。多通道配置采用标准的 19 英寸 1U 机架式机箱，非常适合那些考虑可扩展性的用户。

应用:

ATE

生产测试

R&D低噪声信号源

信号模拟

国防与航空航天

服务与维护

特征：

OCXO <20 ppb/年老化(选件 LN+)

宽广且精确调平的输出功率范围

5 μs 的快速开关(可选 FS)

出色的相位噪声、谐波和杂散性能

扫描、触发功能和用户可编程的外部基准频率范围：1 MHz至250 MHz

低功耗

强大的触摸屏控制

便携式/台式或机架式外壳形式

规格：

频率范围

870A-12： 100 kHz 至 12.75 GHz

870A-20： 100 kHz 至 20 GHz

870A-40： 100 kHz 至 40 GHz

870A-50：100 kHz 至 54 GHz

（50 GHz 从 2 个通道开始）

频率分辨率

<0.001赫兹

功率范围

-20 至 +20 dBm

功率分辨率

0.01分贝

开关速度

500 μs （5 μs，可选 FS）

相位噪声（1 GHz）


10 赫兹：-85 dBc/Hz（-100 dBc/Hz，带选项 LN（+））
1 kHz：-140 dBc/赫兹
100 kHz：-152 dBc/赫兹
10 MHz：-158 dBc/赫兹

遥控

以太网、USB（标配）、快速控制端口（FCP）、GPIB可选

调制

脉冲和CW
AM，FM，PM（带MOD选项）

席卷

频率、列表、相位、功率

尺寸（宽 x 深 x 高）/重量

台式：6.75“ x 10.75” x 4.175“ / ≤ 8 lbs [触摸屏显示器]
机架安装：19” x 16.8“ x 1.75” / ≤ 32 lbs [1U 机箱]


运输尺寸18 英寸 x 12 英寸 x 9 英寸
装运重量10 千克

相关推荐：

BNC 855B-54多通道射频/微波信号发生器

Berkeley Nucleonics (BNC)脉冲和延迟发生器产品介绍

BNC525六通道数字延迟/脉冲发生器

更多Berkeley Nucleonics (BNC)相关产品信息可咨询立维创展。
