BNC765快速上升时间脉冲发生器800MHz

发布时间：2024-02-14 09:47:23 浏览：2327

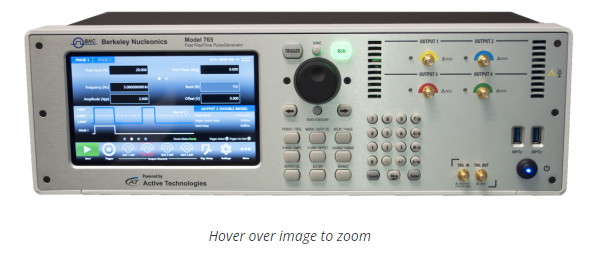

BNC765 型快速上升时间脉冲发生器提供高达 800 MHz 的脉冲频率和 70 ps 的上升和下降时间。为了满足高电压要求，HV 选项提供高达 50V 的信号和 400ps 的超快上升时间。765 型具有可编程脉冲幅度和基线偏移，以及低至 300 皮秒的可编程宽度。延迟和脉宽分辨率为10 ps，抖动为<25 ps。手势就绪触摸屏 GUI 允许用户快速设置 4 个输出通道。传统的按钮和旋转编码器提供了额外的编程简单性。我们在模拟前端也进行了重大改进，确保了最小的过冲和振铃。这仅仅是个开始......765 型的创新硬件架构提供高级脉冲序列，例如双脉冲或四脉冲，具有完全独立的定时参数。

BNC765快速上升时间脉冲发生器

特征：

快速上升和下降时间< 70 ps （20%-80%）
300 ps 至 > 7 秒脉冲宽度
每通道 800 MHz 代表速率，抖动为 4 ps RMS
2 或 4 个独立通道
宽度和延迟分辨率为 10 ps
可调脉冲幅度：10 mVpp 至 5 Vpp
± 2.5 V 可调基线偏移
HV 选项（50V @ 400ps 上升时间）

应用：

雷达和声纳系统
半导体和激光器
高精度定时
大物理场（光电倍增管和对撞机）
高速检测器和比较器
条带硅仿真
质谱

规格：

	765	765-高压
渠道	2 或 4 个独立通道	1 或 2 个独立通道
脉冲周期	范围：5ns 至 8 秒分辨率：10 ps 抖动：4 ps	范围：5 ns 至 8 秒分辨率：10 ps 抖动：15 ps
最大脉冲频率	800 MHz（四通道模式）	400 MHz（双模、三模和四模）
准确性	±2 页/分钟	± 2 页/分钟
脉冲模式	单脉冲、双脉冲、三脉冲、四脉冲外部宽度	单脉冲、双脉冲、三脉冲、四脉冲外部宽度
脉冲宽度	范围：300 ps 至 8 秒分辨率：10 ps 精度： ± 0.1 % + 30 ps 抖动：< 10ps	范围：1 ns 至 8 秒分辨率：10 ps 精度：± （1 % + 100 ps）² 抖动：< 10 ps
脉冲延迟	范围：0 ps 至 8 秒分辨率：10 ps 精度：± 0.1% + 100ps	范围：0 ps 至 8 秒分辨率：10 ps 精度：± 0.1% + 100ps
脉冲幅度	pk-pk范围：10 mVpp 至 5 Vpp 分辨率：4 mV（幅度从 250 mV pp 到 5V_pp) 分辨率：1 mV（幅度从 10 mV pp 到 250mV_pp)	pk-pk范围：100 mVpp 至 50 Vpp 分辨率：10 mV
基线偏移	量程：± 2.5V 可调分辨率：2 mV	量程：-25V、-12.5V、0V、+12.5V、+25V（软件可选）分辨率：12.5V
上升和下降时间	上升/下降时间（20% 至 80%）：<70 ps 上升/下降时间（10% 至 90%）：< 95 ps（1Vpp 幅度）， < 105 ps（5Vpp 幅度）	上升/下降时间（20% 至 80%，偏移量=0V）： < 380 ps（高达 25Vpp 幅度）上升时间（20%至80%，偏移=0V）： < 400 ps （高达 50Vpp 幅度）下降时间（20% 至 80%，偏移量=0V）： < 490 ps （高达 50Vpp 幅度）上升/下降时间（10% 至 90%，偏移量=0V）： < 560 ps（高达 25Vpp 幅度）上升时间（10% 至 90%，偏移量 = 0V）： < 600 ps （高达 50Vpp 幅度）下降时间（10% 至 90%，偏移量=0V）： < 800 ps（高达 50Vpp 幅度）
过头	< 5%	< 8 % （高达 25Vpp 振幅） < 5 % （从 25Vpp 到 50Vpp 幅度）
通道间抖动	< 10 ps	< 15 ps
输出阻抗	50 Ω
触发模式	单通道、连续通道、突发通道、门控单元
触发输入阻抗	50 Ω 或 1kΩ 用户可选
触发输入范围	± 3.5 V（50 Ω输入阻抗） ± 10 V（1KΩ 输入阻抗） < 50mVpp 最小可检测幅度
触发阈值	± 8V 10 mV 分辨率 ± 100 mV 精度
最大触发频率	40兆赫
最小触发脉冲宽度	1纳秒
触发抖动	< 30ps（触发输入到触发输出），频率≤ 15 MHz
参考时钟输入	10MHz 至 100MHz 50 Ω输入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（R_T <1 ns，占空比介于 40% 至 60% 之间）
参考时钟输出	10MHz 或参考时钟输入频率 50 Ω 输出阻抗（直流耦合）可调幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ]
电源输入	100 - 240 V_交流电 ± 10%， 47 - 63 赫兹，
功耗	120 瓦	300 瓦
环境 EMC 与安全	工作温度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 无冷凝 9,842 英尺 [ 3,000 米] 储存： -4 °F 至 140 °F [-20 °C 至 +60 °C] 5% 至 95 % RH 无冷凝 39,370 英尺 [ 12,000 米] EN61010-1（安全） EN 61326-1：2013（标准） EN 61326-1：2013（抗扰度）
硬件和软件	Intel Celeron 2GHz 或更高 8 GB RAM 120 GB SSD Windows 10 7 英寸触摸液晶显示器 HDMI、VGA、USB、RS-232 和 LAN 端口
尺寸（宽 x 高 x 深）重量	17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 机架式） 21.7 磅 [ 9.7 千克 ]
运输尺寸装运重量	24 x 19 x 13 英寸 28 磅
