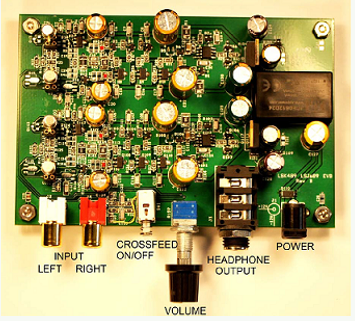

Linear Systems 耳机放大器评估板

发布时间：2024-03-04 08:38:49 浏览：1832

　　Linear Systems的耳机放大器评估板是一款功能齐全、适用于高保真音频输出和耳机应用的低功耗立体声音频放大器。

　　以下是该评估板的主要特点：

　　1. 立体声、单端输入和单端输出设计，适用于音频立体声输入和输出。

　　2. 输出功率达到400 mW(100Ω负载)，能够为耳机提供足够的驱动力。

　　3. 宽频响应范围为10Hz至200kHz(±1dB)，保证音频信号的高保真传输。

　　4. 电压增益为5(14dB)，可以提供适当的信号放大使得音频效果更好。

　　5. 低失真特性，总谐波失真加噪声(THD+N)在10Hz至20kHz(5Vrms至100Ω负载)时小于1%，在10Ω负载下(10Vrms)时在10Hz至20kHz(100Ω负载)下小于0.1%。

　　6. 内置短路保护功能，确保在异常情况下保护电路和外部设备。

　　7. 消爆(慢启动)电路，可以有效防止电路启动时的冲击。

　　8. 可逆馈电路设计，有助于优化音频信号的反馈传输。

　　9. 音量控制功能，用户可以方便地调节音频输出的音量。

　　10. 过压和反极性电源保护，保护电路免受意外损坏。

　　11. 提供左右RCA唱机插孔输入和1/4英寸立体声耳机插孔输出等音频输入输出连接选项。

　　12. 支持外部9V-16V电源输入，具有较宽的电源适应范围。

　　13. 外接电源连接器采用标准电源插孔(内径2.1mm，外径5.5mm)，方便接入外部电源。

　　通过以上特点，Linear Systems的耳机放大器评估板可以为用户提供稳定、高保真的音频放大功能，适用于各种音频应用场景，如耳机放大、音频输出等。
