SD5400/SD5000系列高速横向DMOS开关Linear Systems

发布时间：2024-01-10 09:01:40     浏览：2648

SD5400/SD5000系列是Linear Systems专为高速开关应用设计的四通道N通道增强型横向DMOS模拟开关。这些开关具有更高的精度、速度和吞吐量，相比于JFET或多路复用器，它们的毛刺和失真较少。它们适用于高频射频操作，具有1ns的开关速度，并且具有70欧姆的“ON”电阻和0.5pf的反向传输电容的独特组合。最大阈值为1.5V，可以简单地通过TTL和CMOS驱动来满足小信号应用的需求。

SD5400/SD5000可以切换模拟信号，其范围可高达+/-10伏。而SD5401/SD5001则可以切换更小范围的信号，最高为+/-5伏。所有版本都具备栅极ESD保护齐纳二极管。

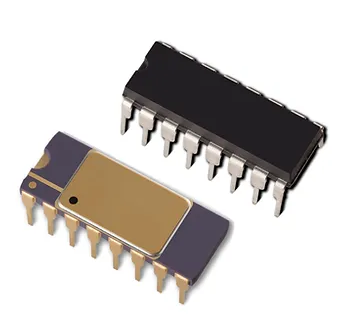

SD5400/SD5401的表面贴装版本采用14引脚和16引脚的窄体SOIC封装。而SD5000N/SD5001N的通孔版本则采用16引脚的DIP封装。所有的封装类型都可提供特定的电气选项，包括裸片形式。

SD5400/SD5000系列高速横向DMOS开关Linear Systems

特征描述：

· 高速开关的开关时间为1ns以内。

· 最大反向电容为0.5pF的超低反向电容。

· 阈值电压低至导通电压的1.5倍(Vgs(th)=1.5Vmax)。

· 改变模拟信号的电压范围为正负10伏。

· CMOS和TTL是兼容的。

· Calogic和SiliconixSD5400/SD5000系列的第二源替代品

· 使用了表面贴装(SOIC-14.16)、插装型PDIP-16封装以及裸片技术

应用领域包括:自动测试设备（ATE）、模拟开关、模数转换器、数模转换器、激光驱动器、医疗成像、多路复用器、采样保持器、开关驱动器和视觉系统。

     更多Linear Systems 相关产品信息可咨询立维创展。
