LSK389超低噪声单芯片双通道N沟道JFET

发布时间:2024-01-11 09:41:14     浏览:803

LSK389 系列超低噪声、单片双通道 N 沟道 JFET,现已经过 100% 测试,符合或超过噪声规格。

LSK389 是同类产品中噪声最低的结型场效应晶体管 (JFET),十多年来一直用于超高端应用。LSK389使开发人员能够为传感器、专业音频设备和其他应用创建噪声最低的信号链。

Linear Systems推出 LSK389 后,能够对小信号分立元件进行单独筛选,其噪声水平低于十亿分之一伏特 (nV/√Hz),数量可达数万个零件。这种测试能力是全球唯一的测试能力,可确保所有出厂的LSK389都不会产生突发(RTN或爆米花)噪声,并达到或超过1/f和宽带噪声规格。

LSK389超低噪声单芯片双通道N沟道JFET

LSK389 超低噪声、单芯片双通道 N 沟道 JFET 为设计人员提供了一种性能更好的解决方案,与使用单个 JFET 或非单片双通道 JFET 相比,可实现更紧密的 IDSS 匹配和更好的热跟踪。该器件是高跨导、超低噪声和相对低输入电容的理想组合。

LSK389 是 Linear Systems 低噪声 JFET 系列的领先产品。LSK170 是 LSK389 的 N 沟道单通道版本,LSJ74 是 LSK170 的 P 沟道对应版本。与LSK389相比,N沟道双LSK489的噪声略高,但输入电容较低,LSJ689是其P沟道双通道。除 LSK 系列外,所有 Linear Systems 的 JFET 标准产品的噪声都远低于其他制造商的产品,并以改进标准产品®商标进行销售。

特征描述:

超低噪声:en = 1.3nV/√Hz (典型值),f = 1.0kHz,NBW = 1.0Hz

四个等级的IDSS:2.6-6.5mA、6.0-12.0mA、10.0-20.0mA和17-30mA,IDSS匹配率为10%

紧密匹配:IVGS1-2I = 15mV(最大值)

高击穿电压:BVGSS = 40V(最大值)

高增益:Gfs = 20mS (典型值)

相对较低的电容:25pF (典型值)

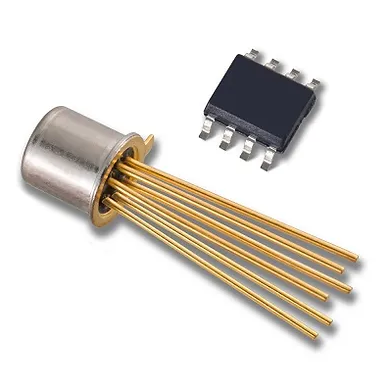

采用表面贴装 SOIC 8L 和通孔 TO-71 6L 封装。

好处:

改进的信号链噪声性能

由于独特的单片交错式双设计结构,可实现更好的匹配和热跟踪

通过提供宽输出摆幅,为电池供电应用提供更好的性能

应用:

超灵敏传感器应用

音频放大器和前置放大器

分立式低噪声运算放大器

电池供电的音频前置放大器

混音器控制台

声波成像

仪表放大器

麦克风

声纳浮标

水听器

化学和辐射探测器

更多Linear Systems 相关产品信息可咨询立维创展
