Berkeley Nucleonics 577 型是一系列脉冲/延迟发生器中的最新型号，具有行业领先的精度、丰富的功能集和多种用户友好的外形尺寸。该台式型号提供 4 或 8 个独立输出，旨在提供尖端功能、精确的时域和幅度域控制以及具有成本效益的整体系统成本。我们的脉冲/延迟发生器可同步多个脉冲，适用于各种应用，并提供大量光学/电气输入和输出选项。每个通道的延迟和脉冲宽度是独立的，并由数字控制，这使得该仪器非常适合需要同步多个不同事件、突发和嵌套突发以及不同通道操作模式的情况。

　　规格：

　　通道：4 或 8 个独立通道输出

　　分辨率：250 ps

　　精度：1 ns +.0001 x 设定值

　　RMS 抖动：< 50 ps(通道间)

　　电压：TTL 为 5V 峰值，可调为 45V 峰值。

　　脉冲宽度： 10 ns - 1000 s

　　内存：12 个存储插槽

　　特征:

　　信道多路复用

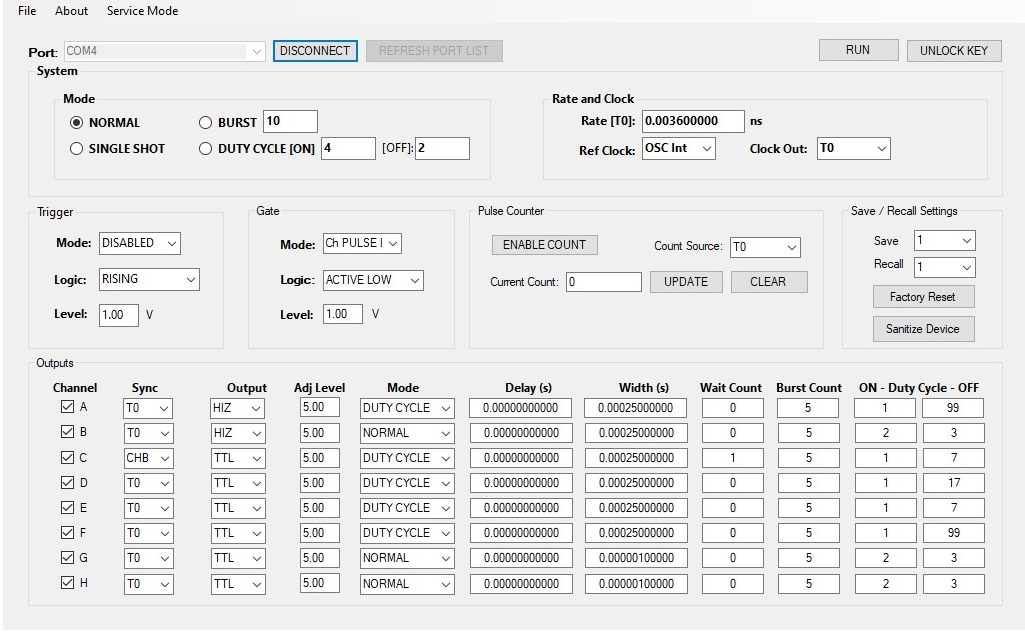

　　Berkeley Nucleonics 脉冲发生器的一个更独特的功能是能够将任何或所有通道的时序组合在一起，并将它们从任何输出 BNC 输出出来。多路复用功能(MUX)可以通过计算机或大多数单元的前面板进行远程通信进行设置。

　　可选时钟基准

　　577 型提供额外的输入和输出，用于外部时钟同步。指定输入/输出参考频率(10 MHz 至 100 MHz)。与激光器的锁模振荡器同步，或用一个时钟锁相多个单元。

　　灵活的浇口选项

　　577 型具有适用于几乎任何设置的浇注选项。您可以使用通道或任何输入进行门控。您可以对单个通道进行门控，也可以对所有通道进行门控。立即门控(输出抑制)或脉冲后门控(脉冲抑制)。

　　外部触发选项

　　选择内部/外部触发或自由运行的通道。触发通道具有灵活的输出选择：单脉冲、时钟速率突发、连续脉冲序列或一系列开/关脉冲(占空比)。联系我们获取定制波列或模式。

　　个人费率

　　每个通道可以有单独的通道速率(T0 或任何其他通道......

　　自动保存

　　忘记保存您的设置?577 型在断电时存储您的设置配置。 通电时自动召回。

　　双输入面板连接器

　　577 型提供两个用于触发或选通的输入。您可以指定电或光输入信号，并配置任何触发/门组合。使用触发器 #2 禁用触发的脉冲序列。

　　前面板高电压

　　我们的模块化架构为用户选择的前面板输出提供了扩展功能。我们在 2、4、6 或所有 8 个通道上提供前面板高压选项(可从 35V、200 mV 步长调节)。

　　前面板光学

　　许多应用都受益于光信号。对于嘈杂的环境或通信应用，我们在前面板上提供 LED 输出级。该模块化选项可配置为 820nm 或 1300nm 的 2、4、6 或 8 路输出。

　　组合输出类型

　　输出在模块中配置，输出类型成对组合。因此，人们可以为他们的仪器选择成对的光学、标准电气或高压电气。例如，一个 8 通道单元可能在一台仪器上具有光学、标准电气和高压输出。根据需要，可以添加自定义或附加输出模块。请参阅我们有用的订单表，了解所有选项配置。

　　现场可编程性

　　该仪器现在可以在现场升级功能，例如通过完全可编程的FPGA进行特殊或自定义功能升级。

　　自定义输出模式

　　TZ-50 等定制模块为用户提供了 577 型的扩展功能列表。例如，我们的 TZ50 选项可为客户提供 TTL 信号到 50 Ω扩展。

　　负延迟

　　使用方便的负延迟功能，以正或负的时间增量将一个通道相对于另一个通道进行参考。通过允许一个通道引用另一个通道作为其触发器，您可以相对于彼此同步通道。

　　注意：负延迟不能在初始触发之前触发通道。它旨在补充通道引用选项。
